Konik z wolnym wrzecionem dla wersji Mk.I, Mk.II, Mk.III
...Prvek je vhodný pro nesení výrobku a jeho osovou fixaci s možností regulovatelného přítlaku směrem k hlavnímu vřetenu.

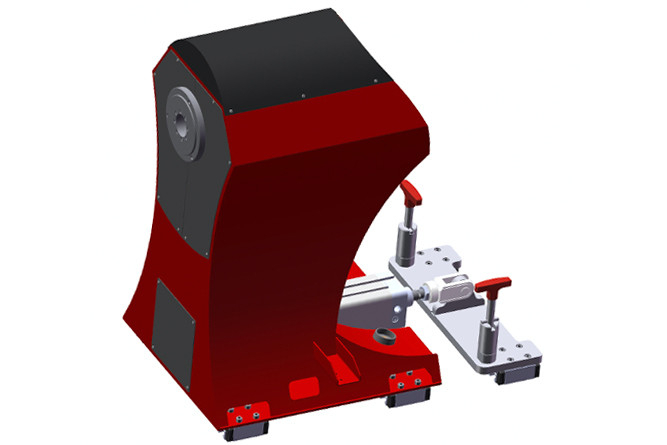

- KONÍK S VOLNÝM VŘETENEM je funkčním vybavením stroje umožňující podepření výrobku a přítlak koníku.
- Koník lze osadit pohonem, pohony hlavního vřetene a koníku jsou spolu synchronizovány a řešeny jako bezvůlové. Krokový motor roztáčí přesnou planetovou převodovku, která pohání řemenové soukolí s příčnými zuby. Hlavní vřeteno i koník mají normalizované příruby pro montáž univerzálního sklíčidla 250mm s otvorem 78mm.
- Přítlak koníku je řešený jako lineární s blokovacím segmentem a pracovním pneumatickým válcem 80mm, se standardním zdvihem 300mm (na zakázku je možné zdvih zvětšit).
Hlavní výhody
√ Robustní konstrukce snese velké zatížení, přesné uložení na kuličkovém lineárním vedení.
√ Regulovatelná síla pneumatického přítlaku.
 |
