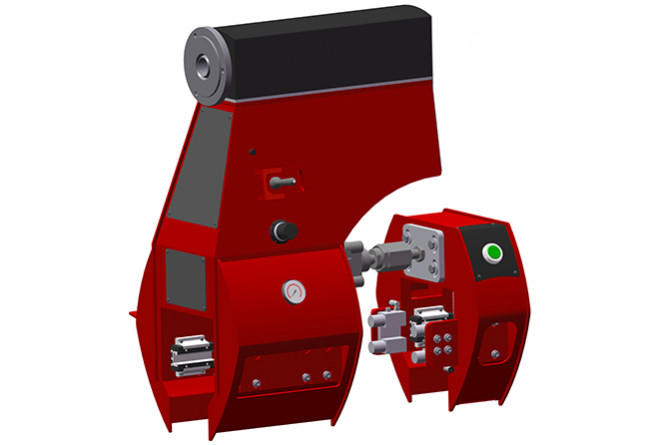

Konik zsynchronizowany z wrzecionem głównym w wersji Mk.I
- KONIK Z NAPĘDEM jest funkcyjnym wyposażeniem maszynyumożliwiającym podparcie wyrobu o docisk konika.
-
Konik można wyposażyć w napęd, napędy wrzeciona głównego i konika są razem zsynchronizowane i rozwiązane bez luzu. Sinkik krokowy obraca dokładną przekładnie planetarną, która poprzez pas zębaty napędza wrzeciono. Wrzeciono główne i konik mają różne kołnierze normalizowane do montażu uchwytu uniwersalnego 315 mm dla wrzeciona głównego i 125 mm dla konika.
- Docisk konika jest rozwiązany wzdłużnie za pomocą dyszla z dokładnym ustawieniem mechanicznym siły docisku nakrętki i dzwignią sterującą.
... Element jest przeznaczony do unoszenia wyrobu jego aretacją osiową z możliwością regulowanego docisku w kierunku wrzeciona głównego.
Podstawowe zalety
√ Napęd konika jest zsynchronizowany z wrzecionem głównym i jest bez luzu
√ Mocna konstrukcja wytrzymuje duże obciążenie, dokładne ułożenie na kulkowych prowadnicach liniowych
√ Regulowana siła pneumatycznego docisku
