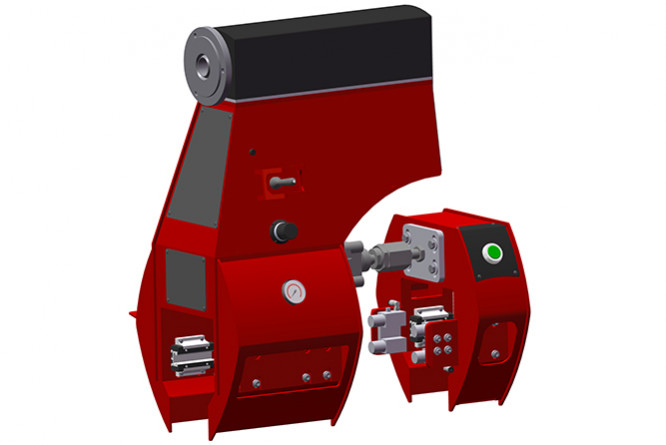

Konik zsynchronizowany z wrzecionem głównym w wersji Mk.III

  • KONIK Z NAPĘDEM jest funkcyjnym wyposażeniem maszynyumożliwiającym podparcie wyrobu o docisk konika.

  • Konik można wyposażyć w napęd, napędy wrzeciona głównego i konika są razem zsynchronizowane i rozwiązane bez luzu. Sinkik krokowy obraca dokładną przekładnie planetarną, która poprzez pas zębaty napędza wrzeciono. Wrzeciono główne i konik mają różne kołnierze normalizowane do montażu uchwytu uniwersalnego 315 mm dla wrzeciona głównego i 125 mm dla konika.

  • Docisk konika jest rozwiązany wzdłużnie za pomocą dyszla z dokładnym ustawieniem mechanicznym siły docisku nakrętki i dzwignią sterującą.



... Element jest przeznaczony do unoszenia wyrobu jego aretacją osiową z możliwością regulowanego docisku w kierunku wrzeciona głównego.



Podstawowe zalety

√  Napęd konika jest zsynchronizowany z wrzecionem głównym i jest bez luzu

√  Mocna konstrukcja wytrzymuje duże obciążenie, dokładne ułożenie na kulkowych prowadnicach liniowych

√  Regulowana siła pneumatycznego docisku
