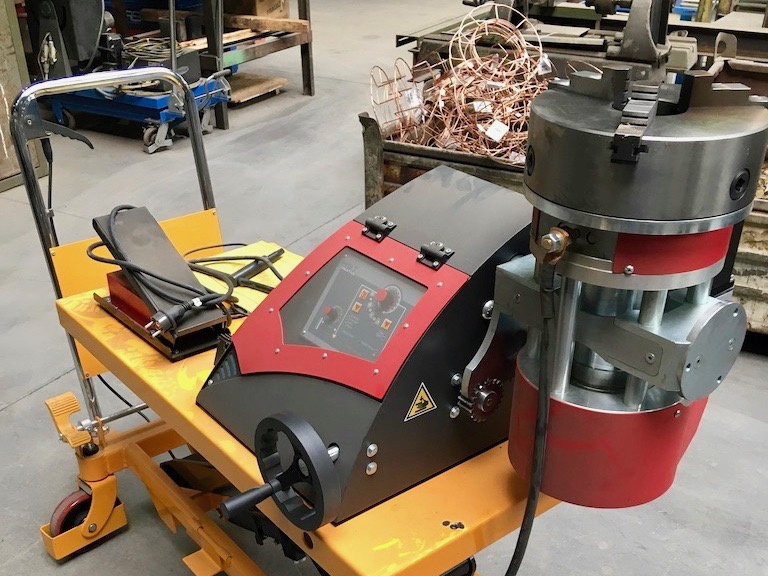

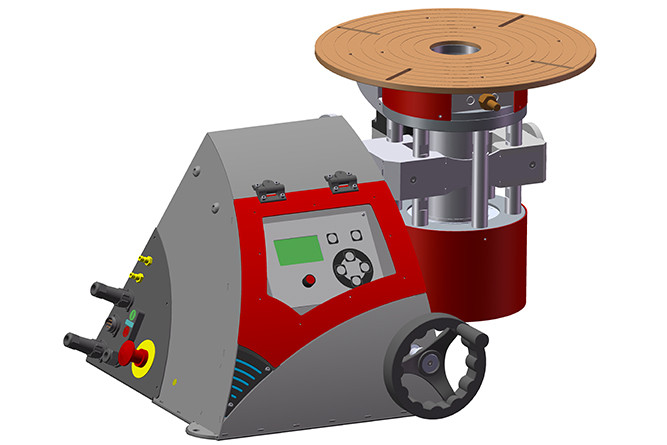

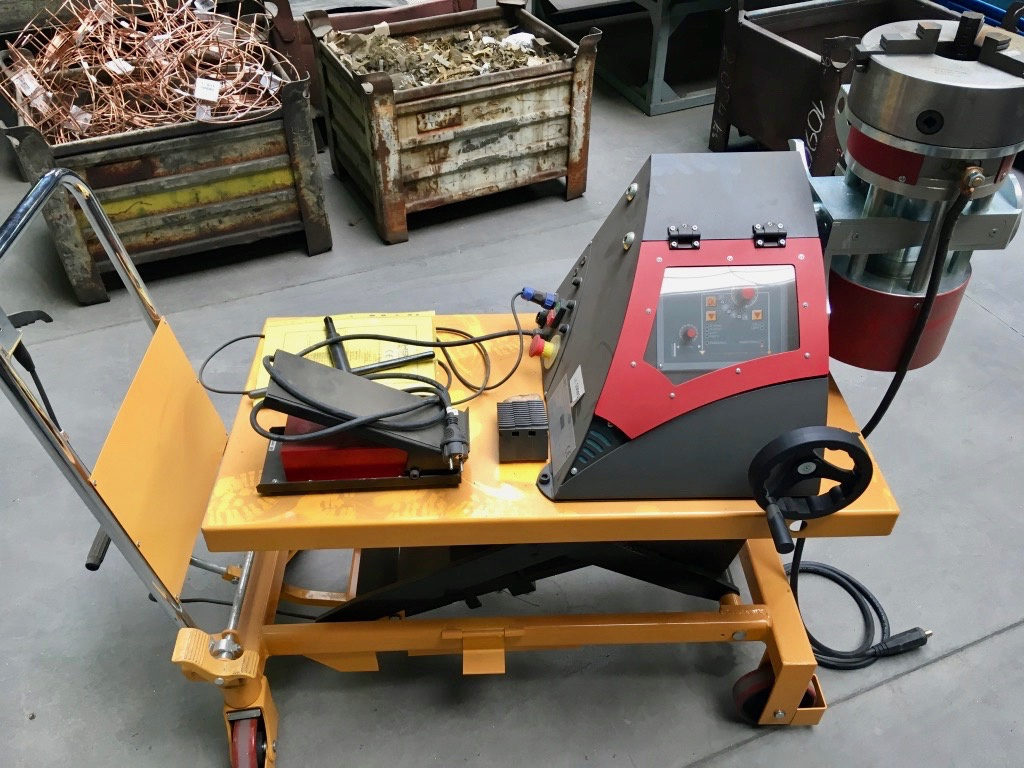

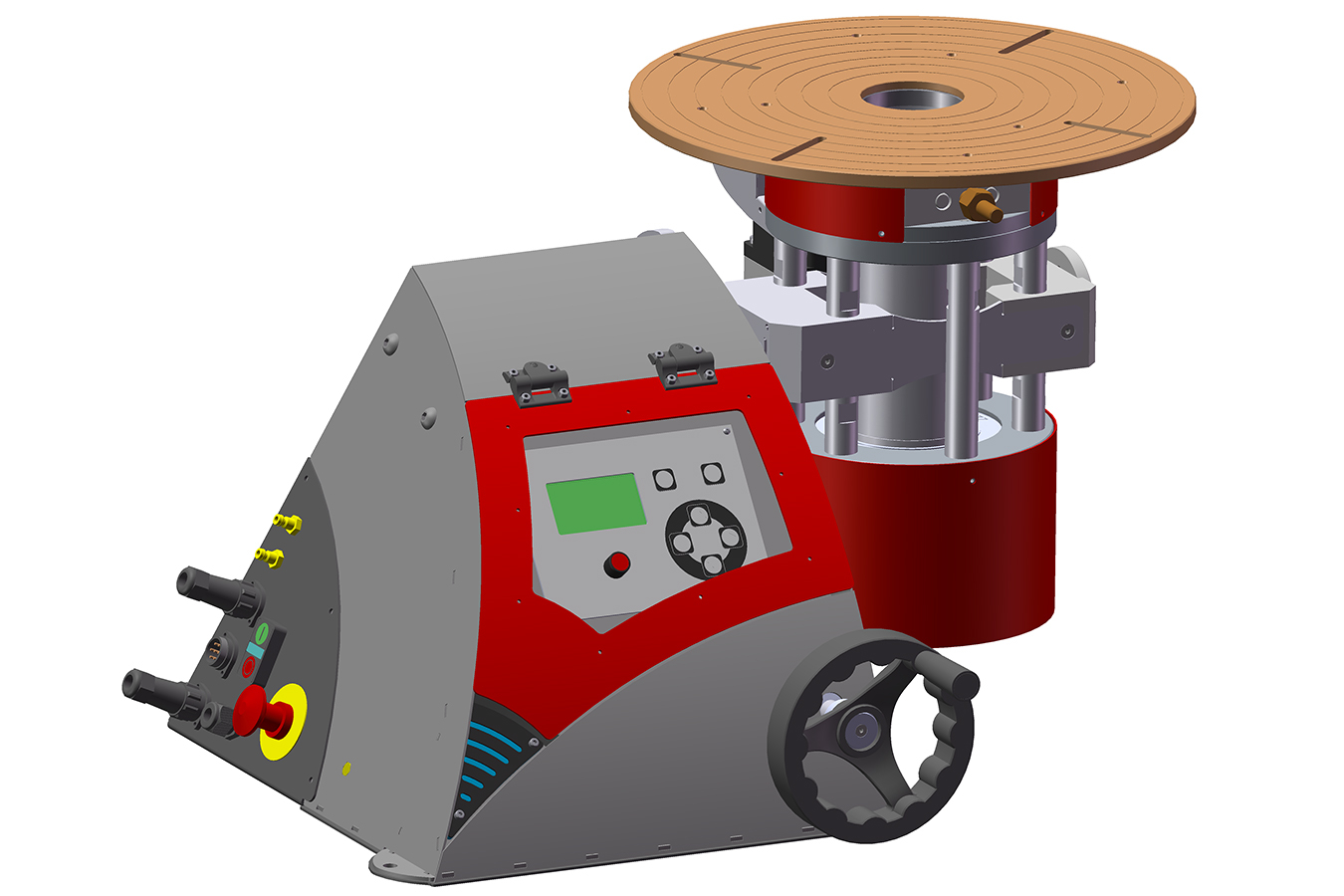

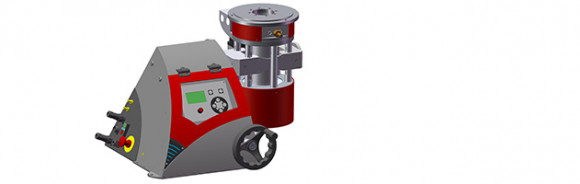

Pozycjoner obrotowy RWP 78.91

Podstawowe urządzenie przygotowane do dokładnej konfiguracji

(( 1 )) Wybór elementów sterujących i przyrządów mocujących
(( 2 )) Wybór ramienia palnika spawalniczego i funkcji przyrządów do mocowania palnika
(( 3 )) Wybór akcesoriów technologicznych i ulepszeń
(( 4 )) Wybór źródeł prądu i pozostałego oprzyrządzenia

Podstawowy rodzaj pedału nożnego z funkcją START/STOP

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

Pedał nożny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany kierunku obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

Pedał nożny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany prędkości obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

Pedał nożny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany kierunku i prędkości obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

Pilot ręczny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany prędkości obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

Pilot ręczny z funkcją START/STOP i rozszerzoną funkcjonalnością do zmiany kierunku i prędkości obrotu

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (FPS02, FPR03/04, HCR01/02)
((Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Możliwe podłączenia kiedykolwiek do wtyczki standardowej na urządzeniu i wybrać w Systemu sterowania R3

Zawór i węże 1,2m dla sterowania siłownika pneumatycznego ręki spawalniczej ARM FLEXI, zintegrowane do urządzenia

(( √ )) Urządzenia do sterowania przychylenia / odchylenia ręki, Nie ma alternatywy
(( Kombinacja )) Wskazane dopełnić o rękę spawalniczą ARM FLEXI
(( Możliwości )) Jest możliwe użyć do innych urządzeń pneumatycznych o tym samym ciśnieniu roboczym
(( Stan )) Jest montowany bezpośrednio podczas produkcji

Sześciokątny słupek dla ARM FLEXI z ruchem ręcznym i z mechaniczną blokadą, długość 1000 mm

(( √ )) Słupek dla montażu systemów do automatyzacji procesu spawania, Nie ma alternatywy
(( Kombinacja )) Wskazane dopełnić o rękę spawalniczą ARM FLEXI
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

Pneumatycznie sterowana ręka 2x280 mm z czterema stopniami swobody, dla łatwej automatyzacji spawania

(( √ )) Ręka palnika spawalniczego dla łatwej automatyzacji procesu spawania, Nie ma alternatywy
(( Kombinacja )) Trzeba dalej dołożyć pozycję ARM 1 JOINT HOLDER, albo ARM 2 SLIDE
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

Przegubowy segment umożliwiający mocowanie palnika spawalniczego prostego o średnicach 28 - 42 mm

(( √ )) Pozycja jest niezbędna do pożądanej funkcji urządzenia, MA ALTERNATYWĘ (ARM 2 SLIDE)
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

Głowica palnika +/- 15 mm osie X/Z. Obrót wzdłużny z blokowaniem po 30°. Wychylenie po 15°

(( √ )) Pozycja jest niezbędna do pożądanej funkcji urządzenia, MA ALTERNATYWĘ (ARM 1 JOINT HOLDER)
(( Kombinacja )) Ten element trzeba do-wyposażyć o pozycję (ARM 2 TILT TORCH HOLDER)
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

Uchwyt maszynowego MIG, lub TIG palnika z funkcją elewacji w 7 blokowanych pozycjach (stopniach)

(( √ )) Pozycja jest niezbędna do pożądanej funkcji urządzenia, Nie ma alternatywy
(( Kombinacja )) Na ten element, w przypadku instalacji Podawania zimnego drutu montuje ARM 2 SLIDE MICRO
(( Możliwości )) Wybór średnicy palnika, który jest zamocowany w elemencie, standard jest 34 mm. Zawsze chodzi o palnika prosty
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

Element końcowy podawania zimnego drutu z możliwością delikatnym ustawieniem +/- 5 mm z dyszą chłodzoną

(( √ )) Precyzyjnie wykonany zestaw doprowadza drut wprost do spawu, Nie ma alternatywy
(( Kombinacja )) Montuje się na ARM 2 TILT TORCH HOLDER
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

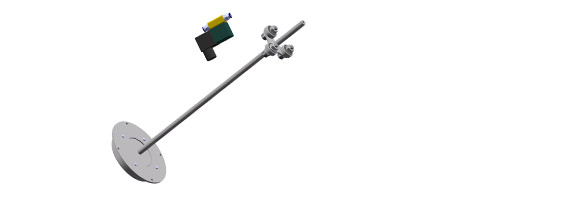

Zestaw do włączania gazu formującego pod grań, otworem w wrzecionie

(( √ )) Urządzenie pomocnicze poprawia czynność maszyny włączaniem gazu formującego, ma alternatywę
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Jest montowany bezpośrednio podczas produkcji

Zestaw elektroniki i elementów instalacyjnych do podłączenia Podajnika CW06 ROBOT do pozycjonera

(( √ )) Poszerza możliwości urządzenia o funkcję włączanie cyklu roboczego Podajnika drutu, Nie ma alternatywy
(( Kombinacja )) Zaprojektowany do użytku z podajnikiem zimnego drutu CW06 ROBOT
(( Możliwości )) Na zasadzie START/STOP można użyć także z innym urządzeniem, który wspiera taką samą funkcję
(( Stan )) Jest montowany bezpośrednio podczas produkcji

Samodzielny kabel z wtyczką znormalizowaną po stronie urządzenia, po stronie źródła bez wtyczki

(( √ )) Kabel do podłączenia elementu przełączającego do spawarki, do włączania łuku spawalniczego, Nie ma alternatywy
(( Kombinacja )) Nie są
(( Możliwości )) Na zamówienie można wybrać inne długości kabli
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

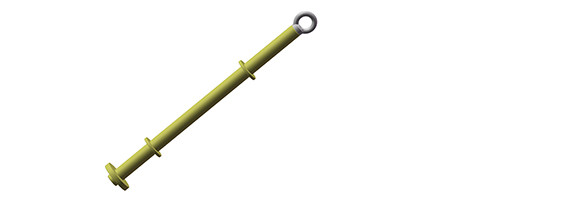

Przyrząd specjalny, który ułatwia manipulację z urządzeniem

(( √ )) Przyrząd włoży się do otworu wrzeciona, manipulacja jest za pomocą urządzeń podnośnikowych. Nie ma alternatywy
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Nie potrzeba montażu, wprost gotowy do użytku

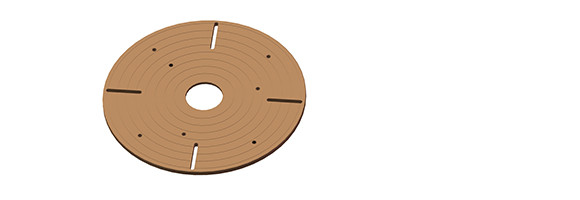

Płyta robocza o średnicy 425 mm, grubości 11 mm, otwór 78 mm, masa 11,7 kg

(( √ )) Płytę roboczą można zamontować na kołnierze wrzecion bez elementów przejściowych wprost, MA ALTERNATYWĘ
(( Kombinacja )) Nie są
(( Możliwości )) Można wybrać i inne płyty robocze, te trzeba zamontować za pomocą elementów przejściowych
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

Trójszczękowy uchwyt uniwersalny z zmianą przełożenia dla spawania, otwór 78 mm, masa 22,2 kg

(( √ )) Uchwyt ten można zamontować na kołnierze wrzecion bez elementów przejściowych wprost, MA ALTERNATYWĘ
(( Kombinacja )) Uchwyt ma możliwość wyposażenia w segmenty rozszerzające (na zamówienie)
(( Możliwości )) Można wybrać i inne uchwyty uniwersalne, te trzeba zamontować za pomocą elementów przejściowych
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi
