Pozycjoner rolkowy RWD 420
WARIANTY URZĄDZENIA
Wybór konieczny
Zielone odcień oznacza element lub część, który powinien być w niektórych z oferowanych opcji zamontowany do urządzenia podczas produkcji i urządzenie bez tego elementu nie można eksploatować - zamówić.
Elementy konstrukcyjne
Żółty odcień oznacza element lub część, który powinien być w niektórych z oferowanych opcji zamontowany do urządzenia podczas produkcji, jest to w zasadzie element, który rozszerza funkcjonalność.
Wyposażenie ogólne
Siwy odcień oznacza element lub część, którym jest możliwe urządzenie do-wyposażyć kiedykolwiek poźniej, montaż możliwy jest we własnym zakresie jest to w zasadzie element, który rozszerza funkcjonalność.

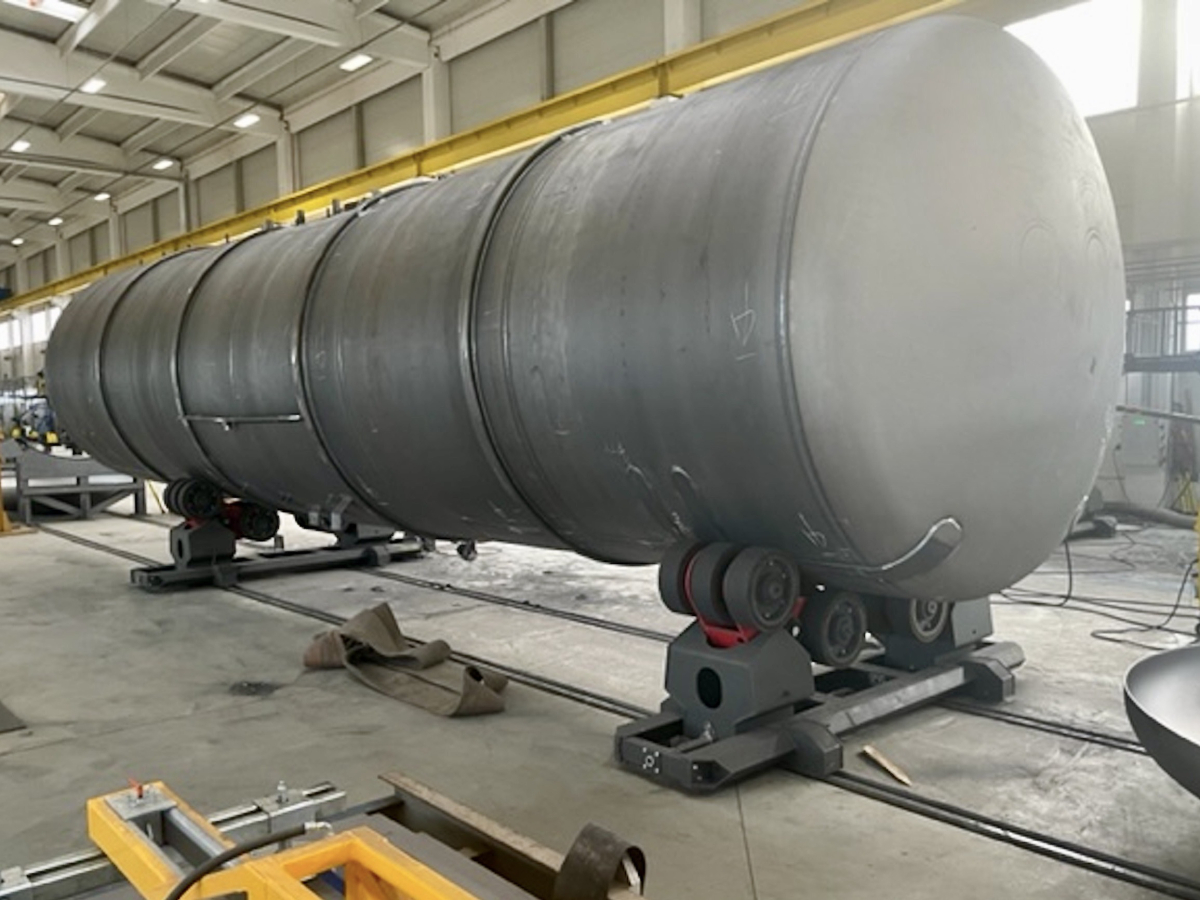

Przeznaczeniem maszyny jest praca w przemyśle oraz w trybie 7/24. Przemyślana konstrukcja pozycjonera niesie ze sobą znaczne zalety i doskonałą zmienność pracy podczas spawania i manipulacji ze zbiornikami oraz z wyrobami okrągłymi.
-

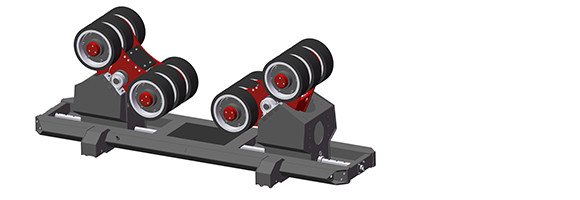

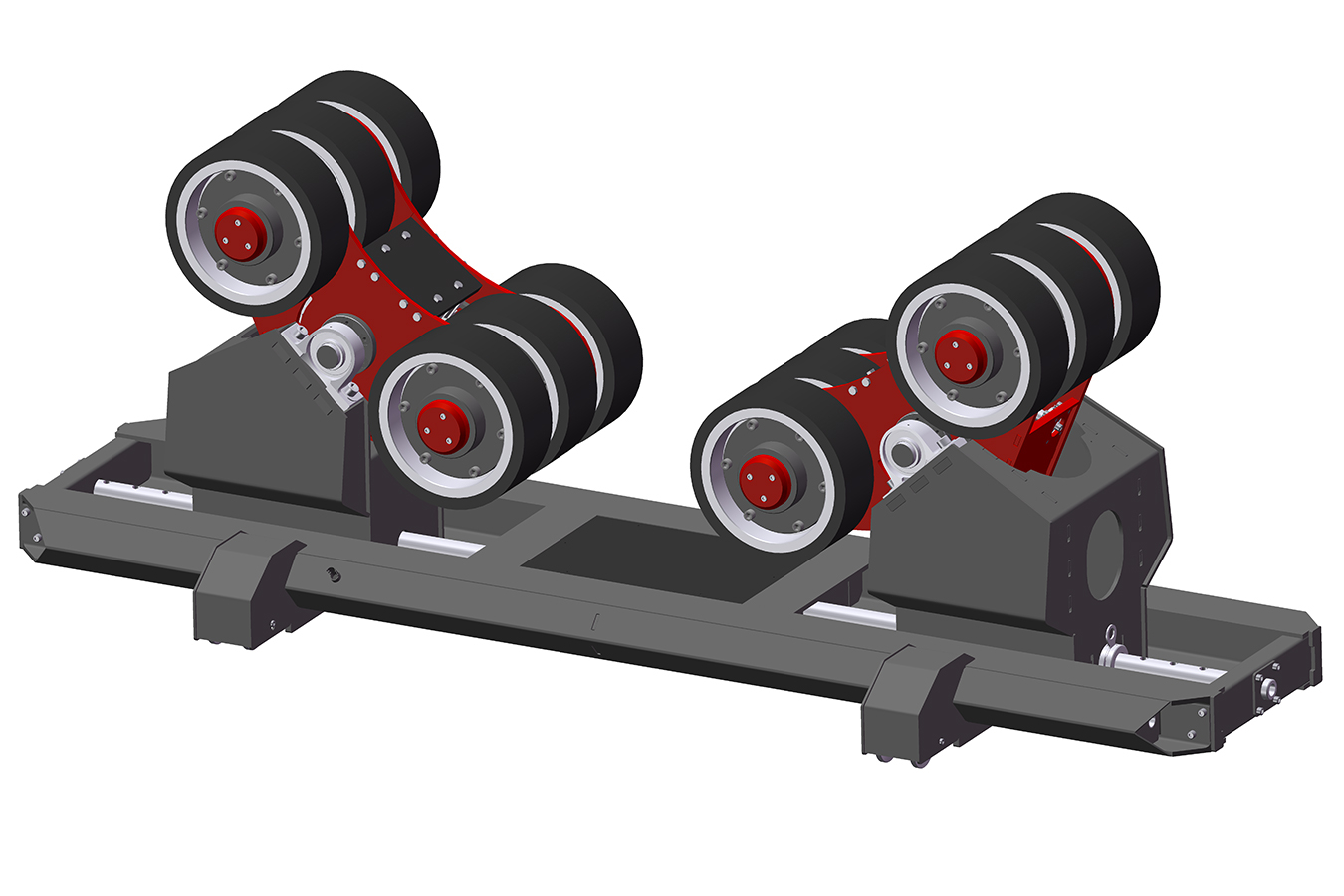

RWD 420 Next to samonastawny pozycjoner rolkowy - jednostka robocza z możliwością regulacji rozstawu osi. Jej koncepcja to wyrafinowane urządzenie o wysokim standardzie wzornictwa, wykorzystujące wyłącznie najwyższej klasy komponenty.
-
Konstrukcja ramy stalowej wspiera przechylane poprzecznie ruchome jednostki nośne ze zintegrowanymi napędami. Wsporniki mają zwartą konstrukcję, a ich położenie poprzeczne jest ustalane za pomocą prostego systemu sworzni. W przypadku pracy pozycjonera na szynie istnieje możliwość wyposażenia maszyny w pomysłowy pneumatyczny system podnoszenia pozycjonera, który umożliwia wygodne pozycjonowanie pozycjonera na szynach.
-

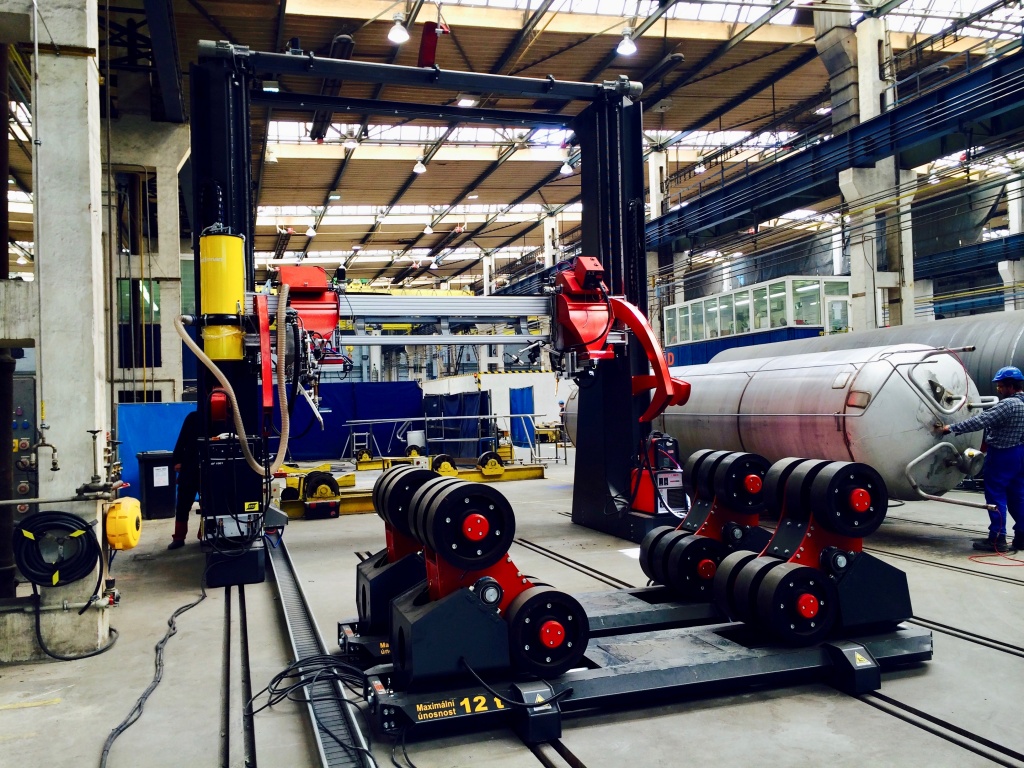

Jednostki mogą być wyposażone w rolki z powierzchnią z wulkanizowanej gumy lub ze stali CrNi. Zmienność konstrukcji pozwala na wybór montażu z czterema, ośmioma lub dwunastoma rolkami. Umożliwia to osiągnięcie minimalnego nacisku właściwego na powierzchnię pojemnika, a tym samym wyeliminowanie ryzyka odkształcenia powłoki pojemnika. System regulacji poprzecznego rozstawu osi wraz z automatycznym przechylaniem jednostek wsporczych gwarantuje doskonały centryczny rozkład sił ściskających spowodowanych masą zbiornika.
-
Wersja NEXT to pozycjoner ze swobodnie poruszającymi się zespołami rolkowymi, czyli całkowicie pozbawiony napędów, który można odpowiednio łączyć z wersjami napędzanymi RWD 420 CLEVER i RWD 420 EASY.
Zalety podstawowe
√ Minimalizacja nacisku jednostkowego na powierzchnię pojemnika gwarantowana przez samonastawne jednostki wsporcze.
√ Idealny centryczny rozkład sił ściskających spowodowanych masą zbiornika, dzięki regulowanemu rozstawowi osi jednostek wsporczych.
√ Wysoce wytrzymała konstrukcja przemysłowa bez ryzyka uszkodzenia wrażliwych części maszyny przez manipulację z ładunkiem dzięki ich skryciem w głąb urządzenia.
|
MOCE ROBOCZE |
WARTOŚĆ |
|
Maksymalna nośnoć statyczna |
15000,0 kg |
|
Obciążenie robocze ** |
24/7 |
| ROZMIARY ROBOCZE |
WARTOŚĆ |
| Minimalna średnica zbiornika kiedy zbiornik jest oparty na wszystkich rolkach | 900,0 mm |
| Minimalna średnica zbiornika kiedy zbiornik jest oparty na rolkach wewnętrznych | 200,0 mm |
| Maksymalna średnica zbiornika | 6000,0 mm |
| Średnica rolek | 420,0 mm |
| Szerokość rolek |
140,0 mm |
| Ilość rolek * | 4, 8, albo 12 |
| Standartowy rozstaw osi (na życzenie można zmienić) * | 1800,0 mm |
| Suw pozycjonera z segmentów hamownych do łatwego poruszania się po torach | 15,0 mm |
| OSIE RUCHOWE | WARTOŚĆ |
|
Obrót pozycjonerór rolkowych |
Bez napędu |
|
Elewycja jednostek rolkowych (oś T) |
Samoustawna oś (grawitacyjnie) |
|
Ruch pozycjonerów po torach kolejowych * |
Ręczna oś |
| TECHNOLOGIA SPAWANIA I STEROWANIA | WARTOŚĆ |
|
Odpowiednie metody spawania |
SAW, MIG/MAG, TIG, Plasma Weld |
|
ENERGIE, MEDIA A ŚRODOWISKO |
WARTOŚĆ |
|
Sprężone powietrze (suche, czyste) |
0,5 - 0,9 MPa |
| Charakterystyka umieszczenia na pozycji roboczej | Suwny po torach |
| Stopień ochrony | IP 51 C |
| Moc instalacyjna *** | - |
|
ROZMIARY |
WARTOŚĆ |
|
Wysokość |
- |
|
Szerokość |
- |
|
Długość |
- |
| Masa *** | 2300 kg |
* Pozycja jest wybierana, albo istnieje więcej możliwości, które się wzajemie różnią funkcją. Informacje są płatne dla najlepszego wyposażenia.
** 8/5 = obciążenie w jednej zmianie /// 16/6 = przemysłowe obciążenie /// 24/7 = obciążenie ciągłe.
*** Informacje nie można podać dokładnie, dlatego że są zależne na konkretnej konfiguracji. Podana jest maksymalna wartość efektywna.
... Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.
