Přesný svařovací Automat BWA 1500

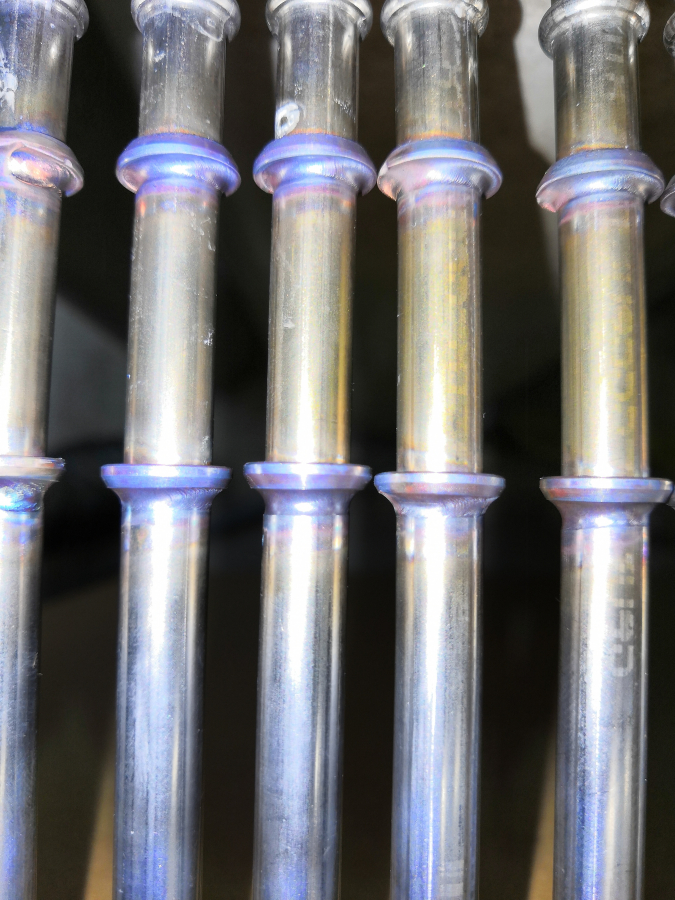

Určením stroje je práce v přesné výrobě lehkých komponentů, nebo svařování tyčových materiálů. Přesná konstrukce a tovární seřízení rovnoběžností v toleranci <0,2mm umožňuje svařování drobných a přesných dílů. Kvalitní pohon zaručuje perfektní plynulost a konstantní rychlost otáčení. Řídící systém RCS 06 přináší dokonalé funkce pro plnou automatizaci výrobního procesu rotačního svařování, stroj disponuje také řízeným výstupem pro spínání svářečky.

Jedná se o zakázkové řešení, které je poskytováno pouze na míru. Případná proveditelnost a finální technické řešení projektu je poskytováno jako speciální projektové řešení a vždy přesně podle parametrů požadovaných produktů, konkrétní aplikace, nebo výrobního programu zákazníka.

• Zařízení BWA 1500 je přesný rotační automat s maximálním točným průměrem 150mm a statickou nosností 15kg optimalizovaný pro detailní svařování i se dvěma hořáky. Rozměr mezi vřeteny (maximální délka výrobku) je 1500mm. S ohledem na předpokládané použití stroje je rozsah otáček položen výše, kdy se očekává svařování spíše lehčích výrobků menšího průměru.

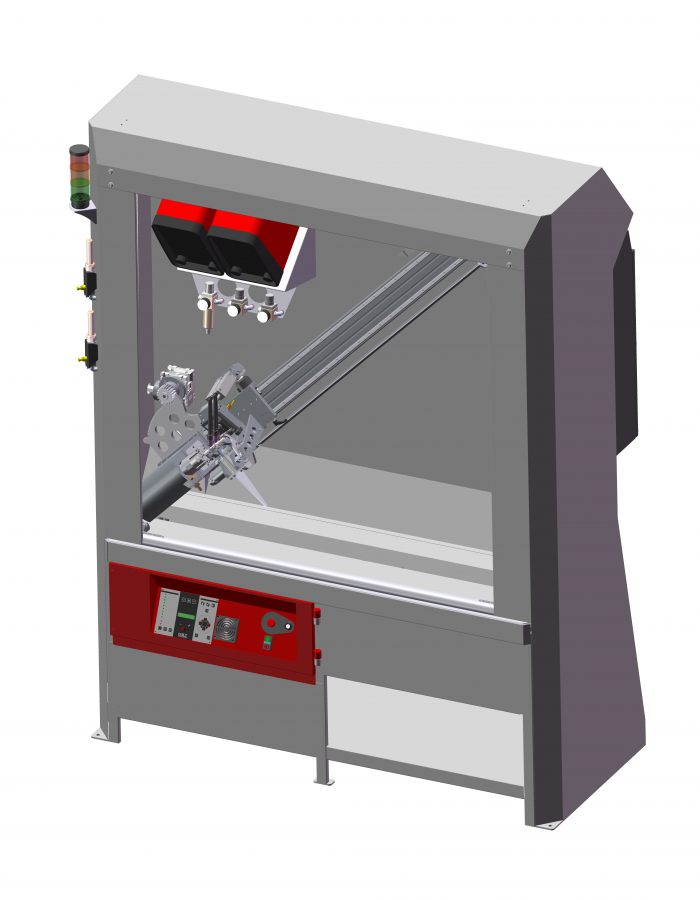

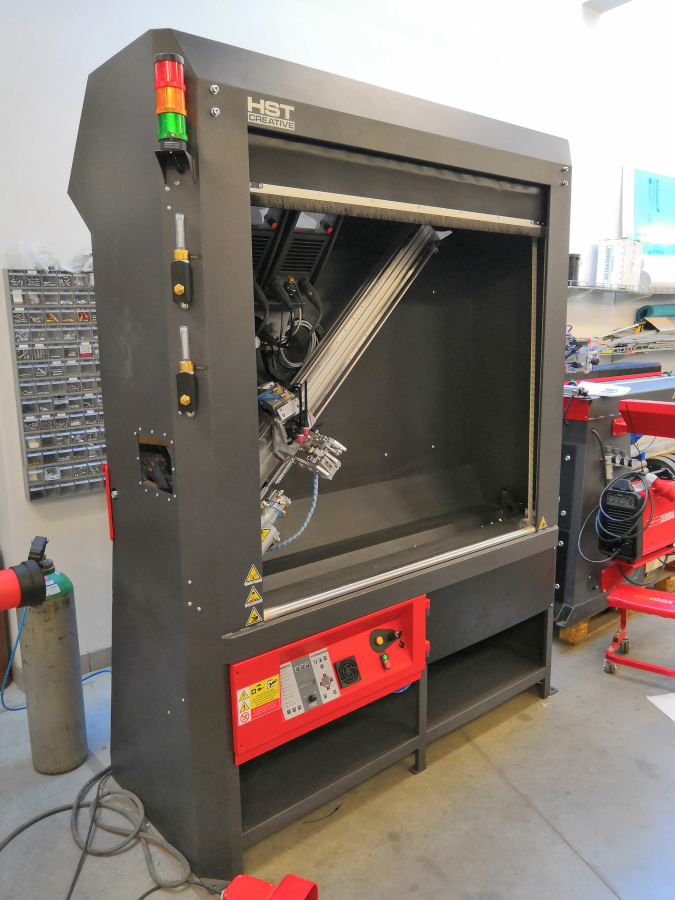

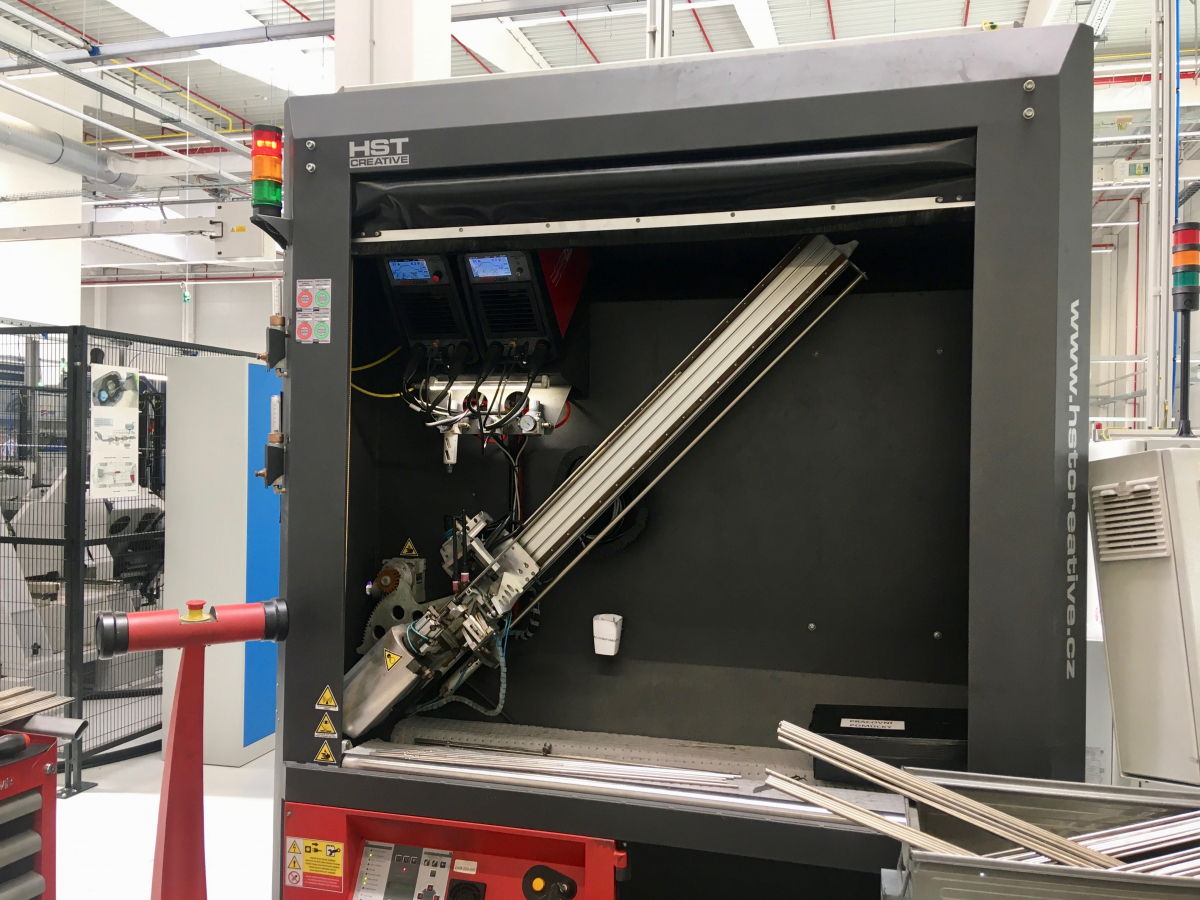

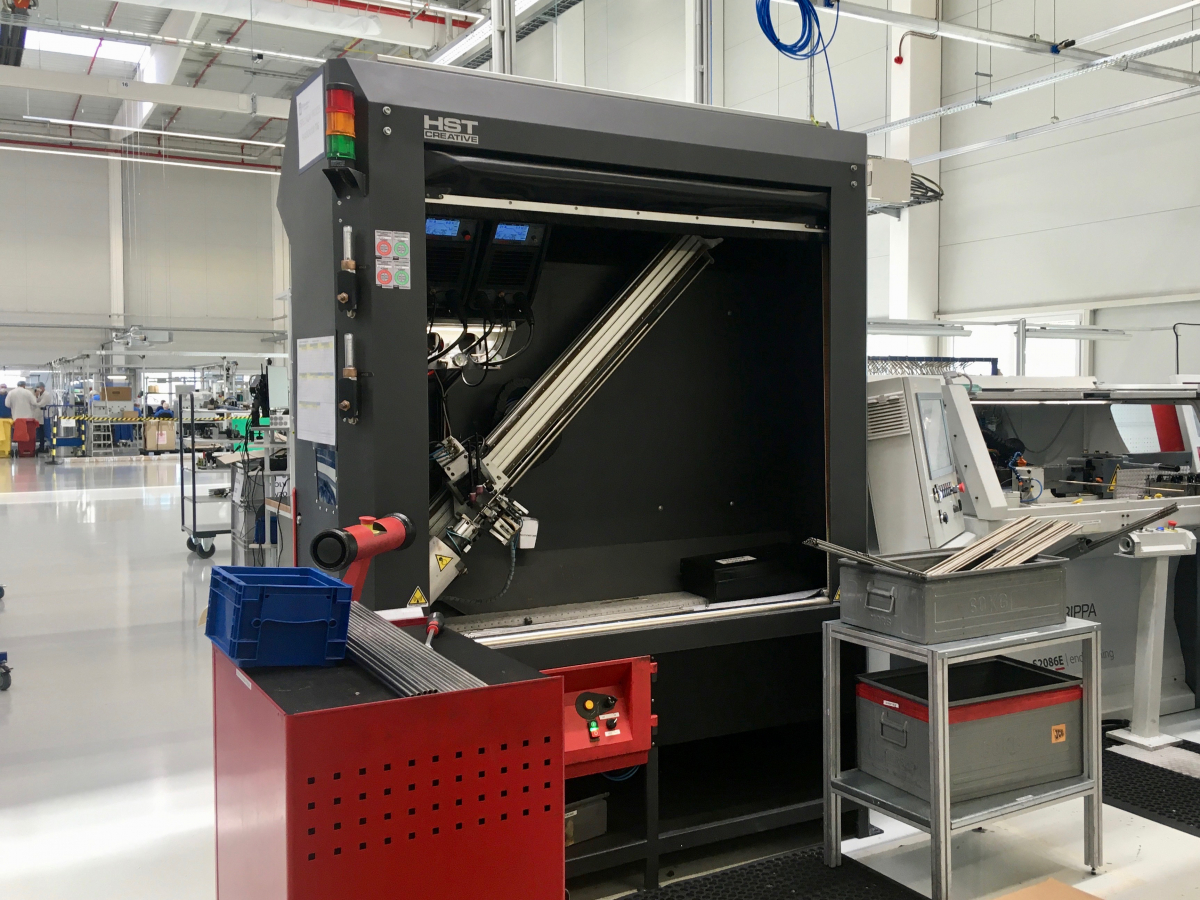

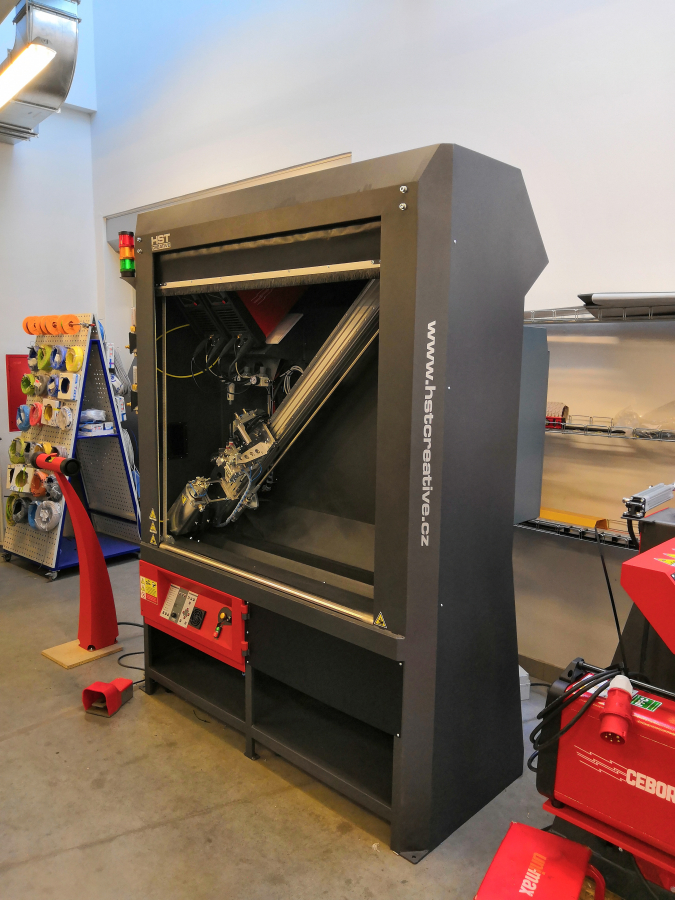

• Stroj je navržen jako zcela uzavřené skříňové zařízení pro úplné oddělení obsluhy od procesu svařování, s doporučením ukotvit stroj na pracovním místě. Součástí konstrukce je centrální nosník, který na sobě integruje hlavní vřeteno s vlastním pohonem a upínacím prvkem. Po lineárním kuličkovém vedení tohoto nosníku se pohybuje koník, který je volitelným prvkem. Základní konstrukce nosníku nese i support poskytující stabilní platformu pro umístění ramene hořáku a bloku pneumatické upínací lunetky pro upnutí výrobku.

• Koník lze osadit vlastním pohonem, pohony hlavního vřetene a koníku jsou spolu synchronizovány a řešeny jako bezvůlové. Krokový motor roztáčí přesnou planetovou převodovku, která pohání řemenové soukolí s příčnými zuby.

• Hlavní vřeteno i koník mají normalizované příruby s průchozím otvorem 28mm pro montáž univerzálního sklíčidla 125mm. Případně je možné stroj osadit plně automatizovaným bezobslužným upínacím systémem, který v sobě integruje pneumatické upínací prvky hlavního vřetene, i vřetene koníku, jako jsou například speciální sklíčidla s pneumatickými čelistmi. Tyto upínací prvky obou vřeten mohou být navrženy zakázkově pro splnění požadavků konkrétní svařovací aplikace.

• Přítlak koníku je lineární a může být řešen jako manuálně ovládaný tažnou tyčí s přesným mechanickým nastavením přítlačné síly maticí a ovládací pákou, nebo může být osazen automatizovaným pneumatickým přítlakem ovládaný tlačítkovým spínačem.


• Centrání nosník stroje je možné ručně naklápět v rozsahu 0 - 55°, pohyb náklopu je plynulý prostřednictvím převodovky. Je tedy možné přesně nastavit jakoukoli polohu a to v zájmu optimalizace procesu svařování.

• Stroj je vybaven ochrannou roletou pro oddělení obsluhy od svařovacího procesu a souborem koncových spínačů pro vymezení jejích koncových a bezpečnostních poloh. Roleta je řízena automaticky řídícím systémem sepnutím pracovního cyklu. Stroj je také vybaven světelnou signalizací tří barev pro jednoduchou indikaci stavů, ve kterých se stroj právě nachází. Stroj lze převést do tzv. Servisního stavu.

• Stroj je vybaven výkonným odsávacím systémem, pro odsávání splodin svařování z prostoru skříně v průběhu svařování. Uvnitř skříně jsou instalovány konzole pro umístění svařovacích zdrojů a redukční ventily pro regulaci přiváděného ochranného plynu a stlačeného vzduchu do pneumatických obvodů stroje. Součástí jsou i plovákové průtokoměry ochranných plynů.

• Ke spuštění pracovního cyklu je se strojem dodáváno dvouruční ovládací zařízení s integrovaným spínačem nouzového zastavení.

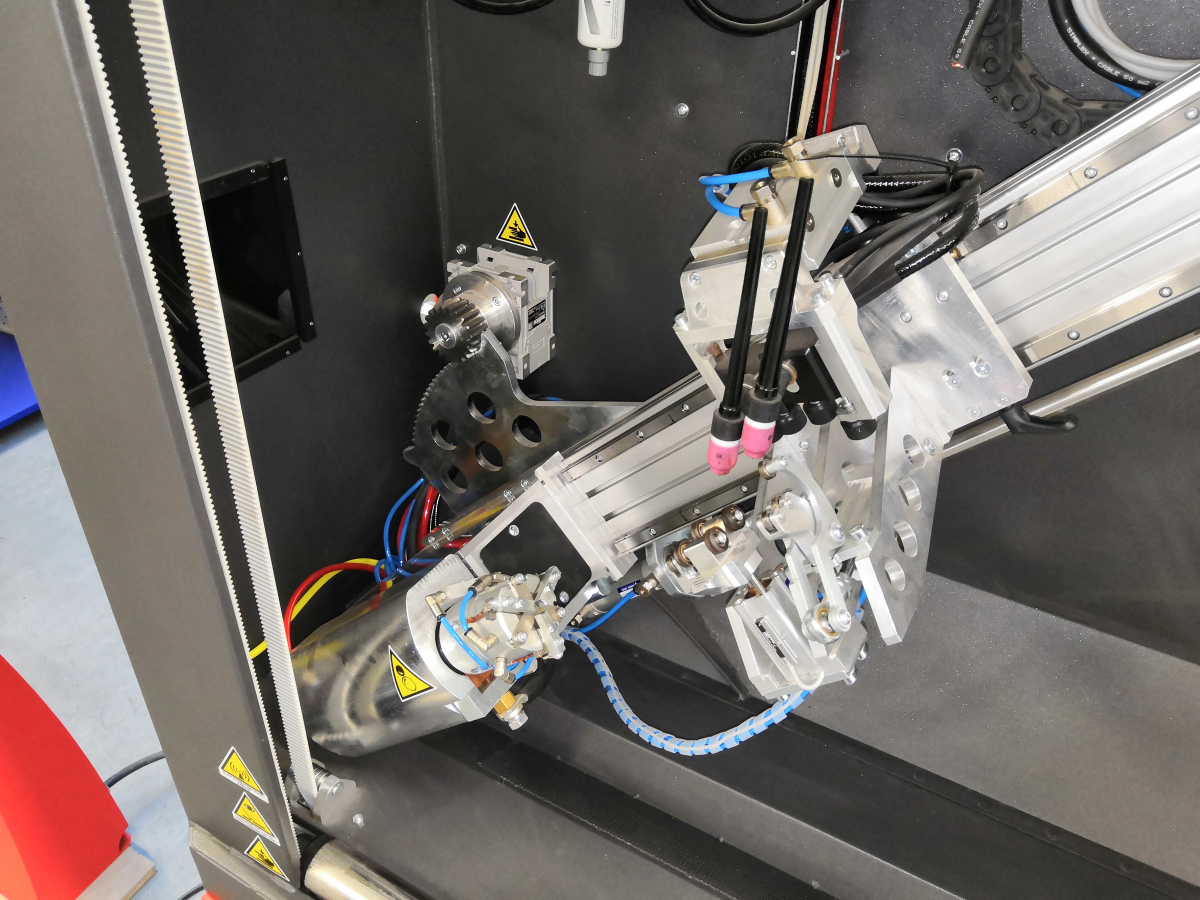

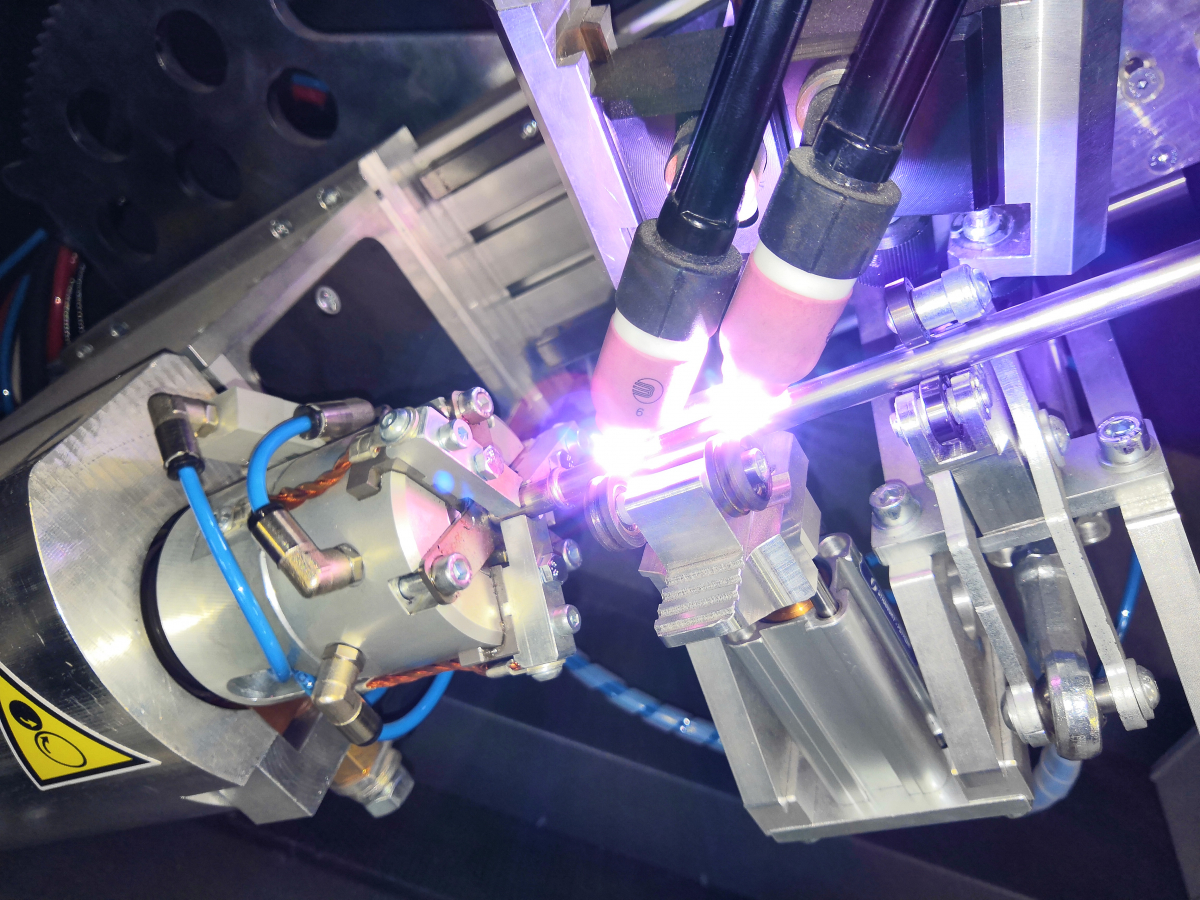

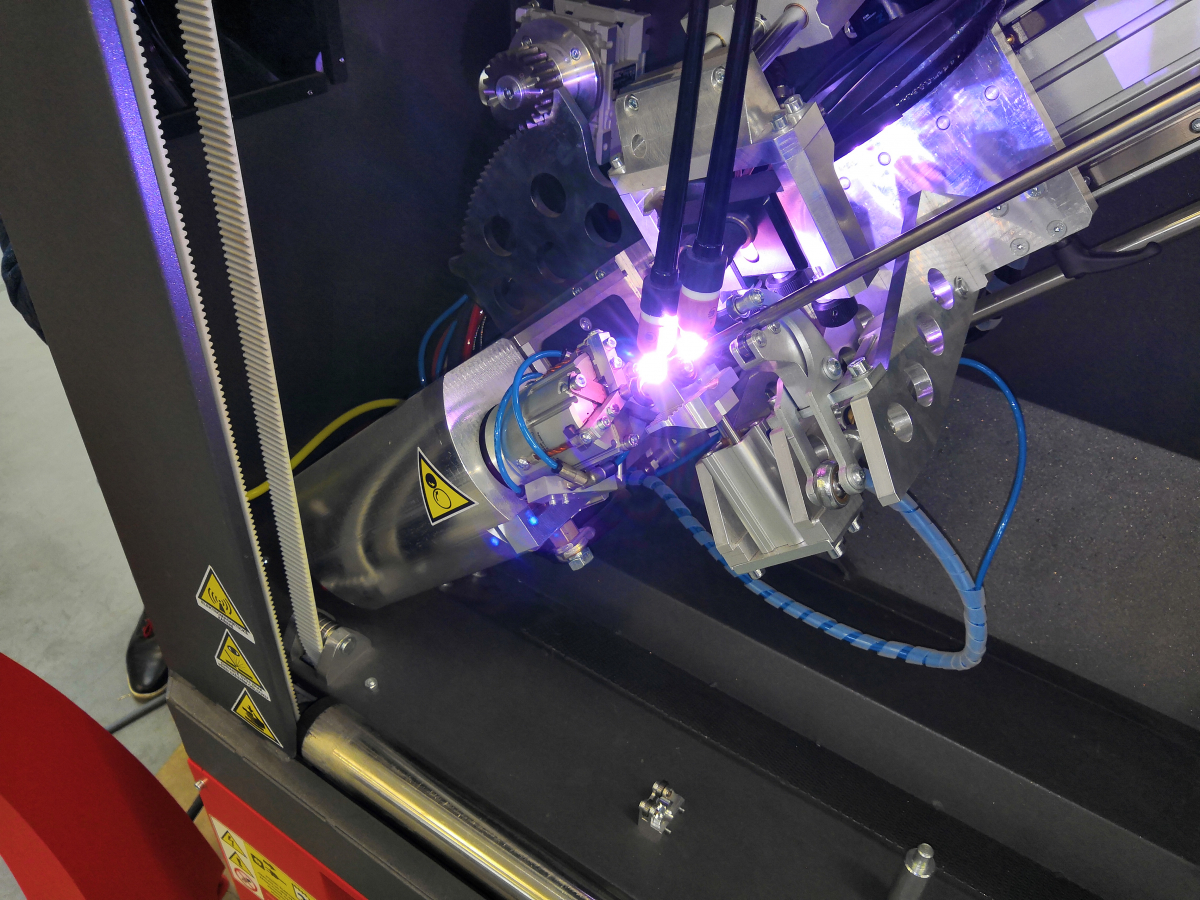

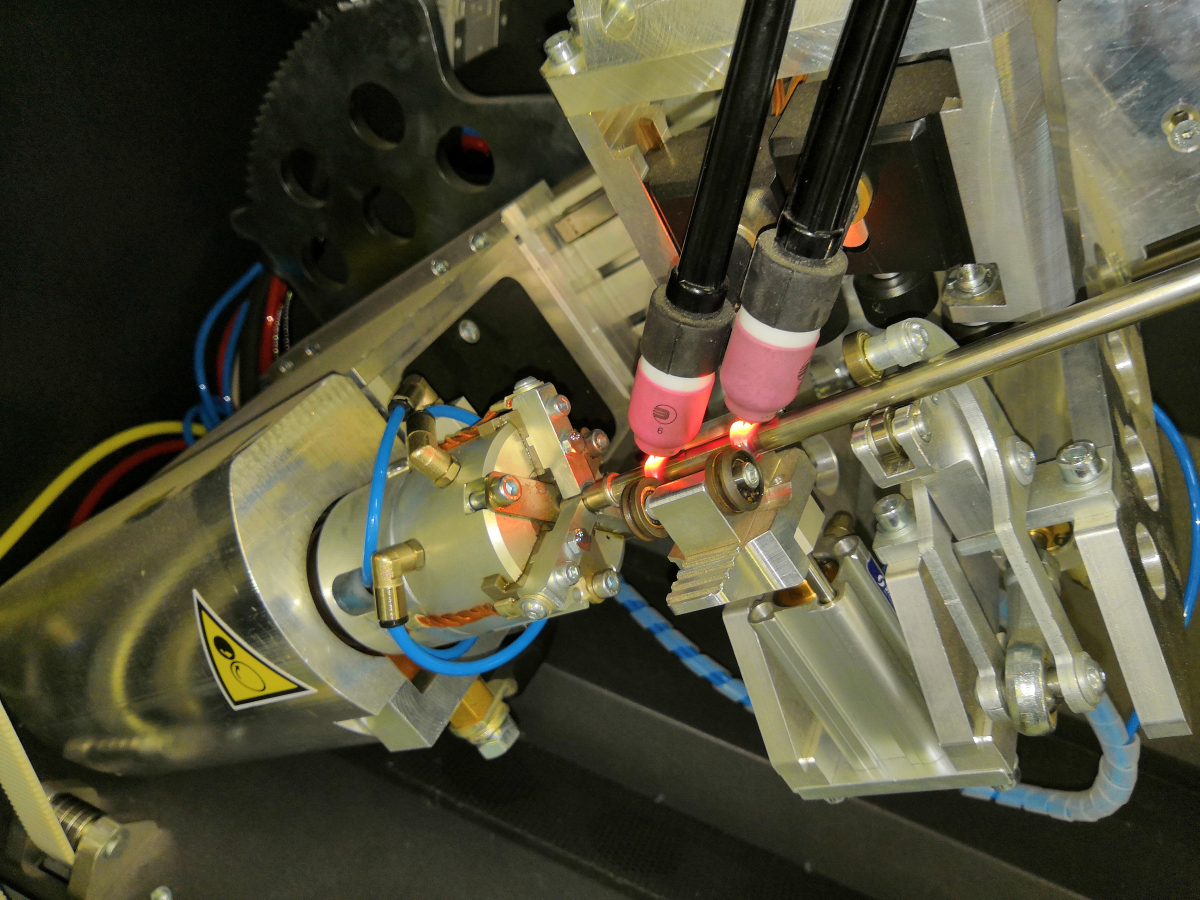

• Rameno hořáku má pneumatický zdvih, na konci ramene je precisní support polohy až pro dva hořáky s bezvůlovým nastavením výšky v rozsahu +/- 15mm a možností naklonění hořáků.

• Významným ulehčením pro obsluhu může být vybavení stroje speciálním Digitálním dálkovým ovladačem Mighty Controller, který zvyšuje flexibilitu a variabilitu základního stroje.

• Automat je ovládán vynikajícím řídícím systémem RCS 06, který poskytuje všechny myslitelné fukce pro rotační svařování, podstatné funkce pro podélné svařování a dokonale propracovanou funkcionalitu pro navařování. Funkční výbava zahrnuje i akcelerace a decelerace které jsou fázově programovatelné, řízení svařovacího generátoru s odděleným programováním a vyšší funkce regulace výkonu svařování. Možnost ukládání programů a tvorba programových kompilací podtrhují vyspělost řídícího systému.

• Stroj je určen pro svařování metodou TIG.
