Spawalniczy automat liniowy AWL SUPERFINE

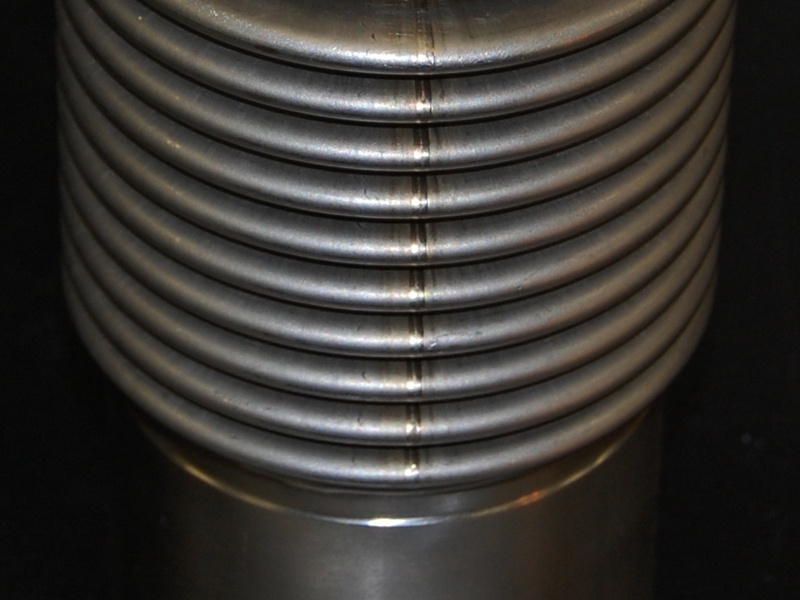

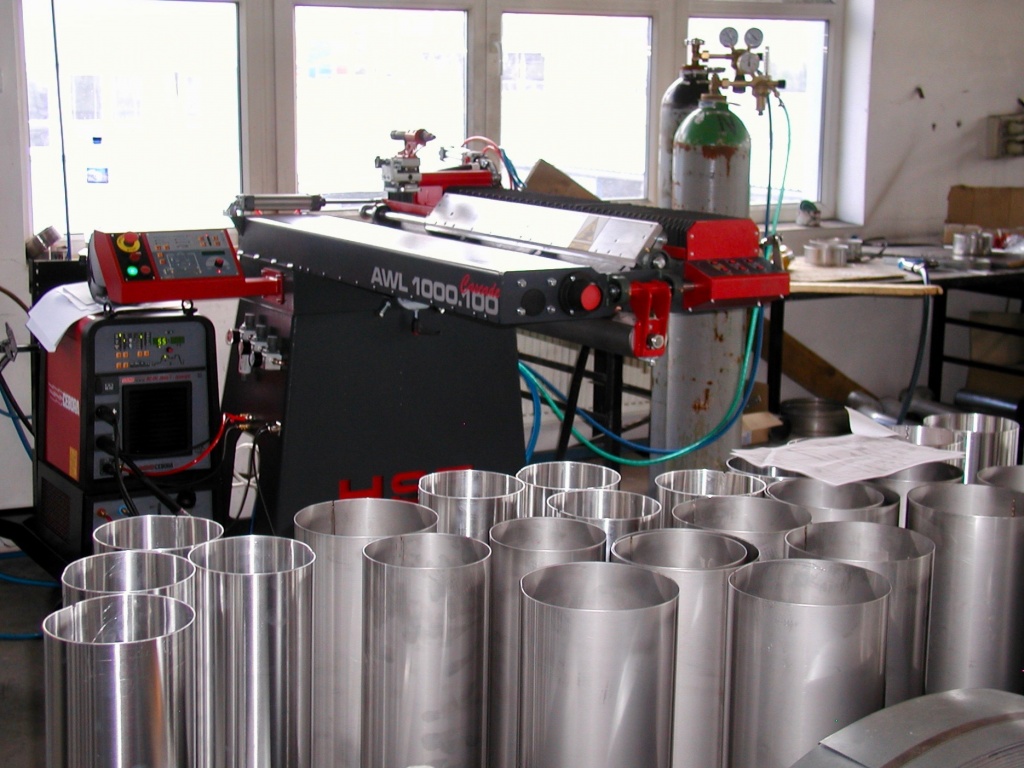

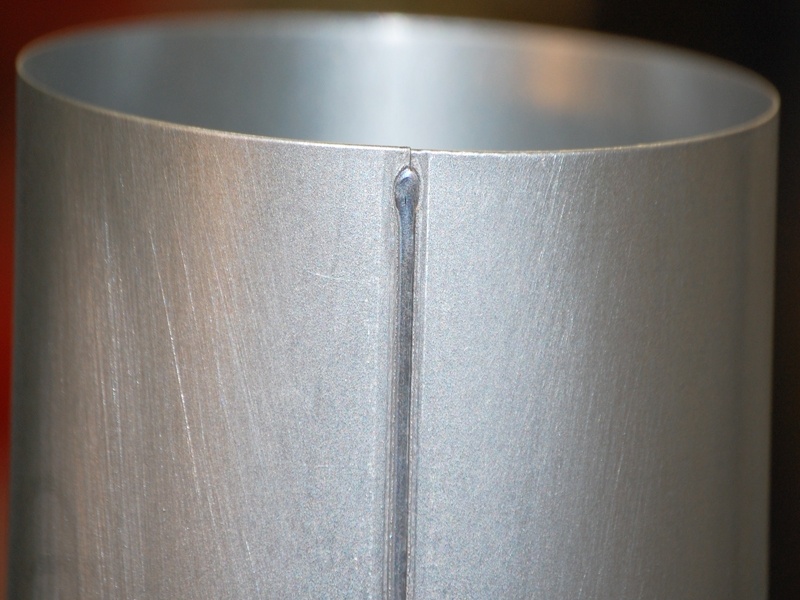

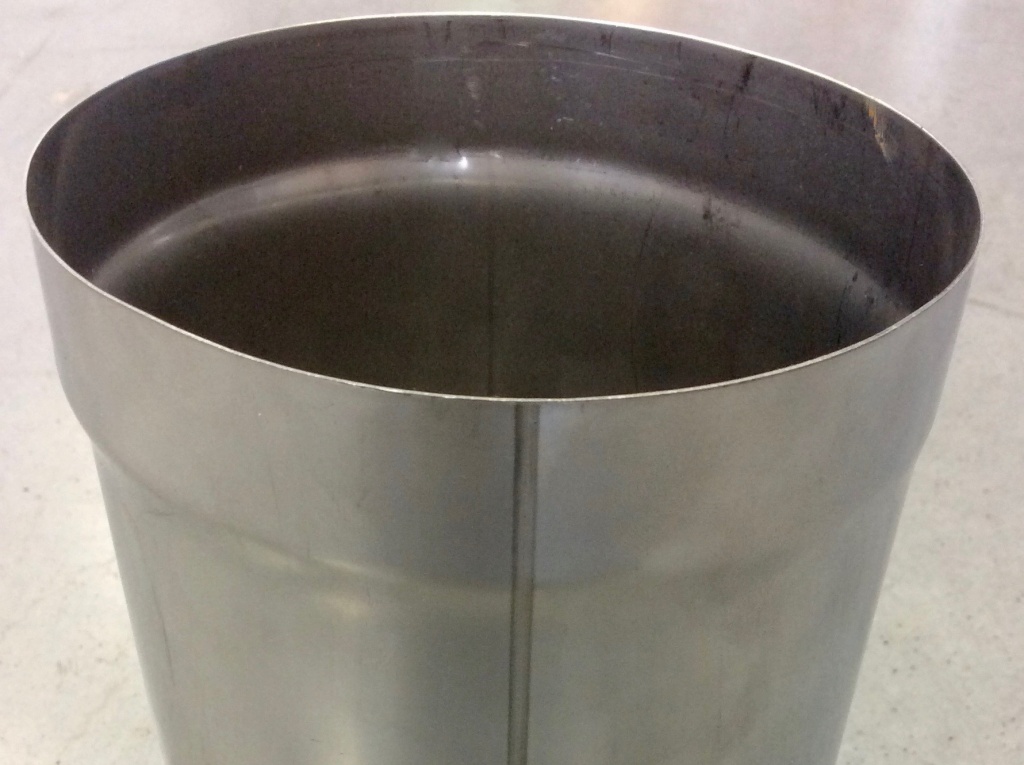

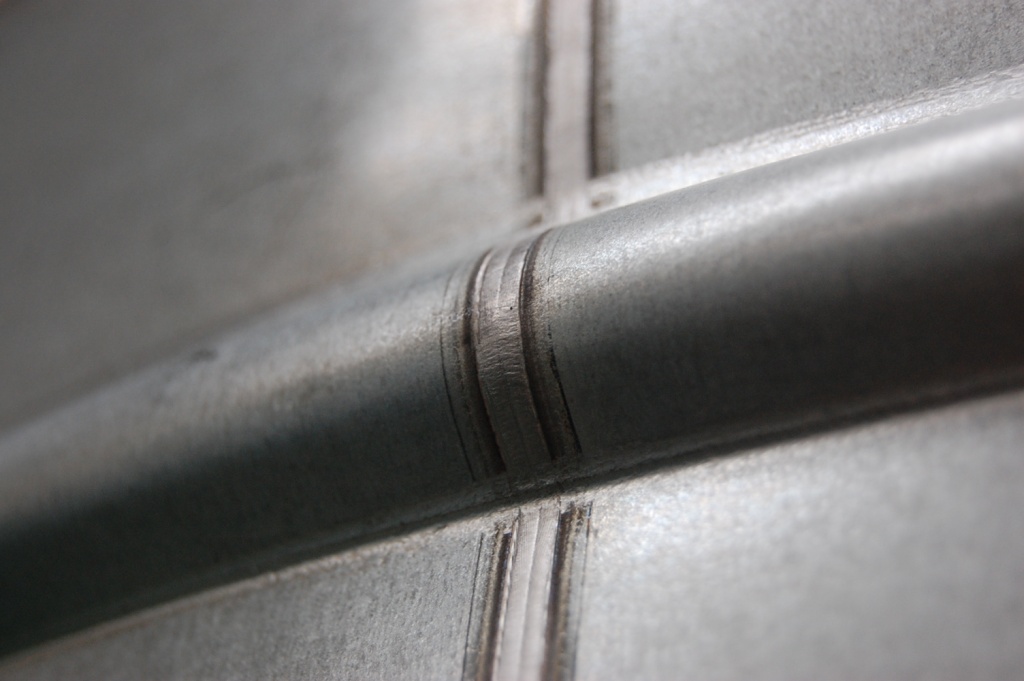

Urządzenie nadaje się do pracy w warsztatach i przemyśle do obróbki metalu o wysokim obciążeniu godzinowym. Automat jest zaprojektowany do spawania rur, rur kominowych, wydechowych z materiałów CrNi, Czarna stal, Al, stal ocynkowana. Urządzenie może pracować w trybie ręcznym lub automatycznym o wyższym poziomie funkcji automatycznych włącznie funkcji do zwiększenia wydajności pracy. System sterowania LCS 06 zapewnia wyjątkowo wyrafinowane podejście do funkcji, w tym komunikacji ze źródłem prądu.

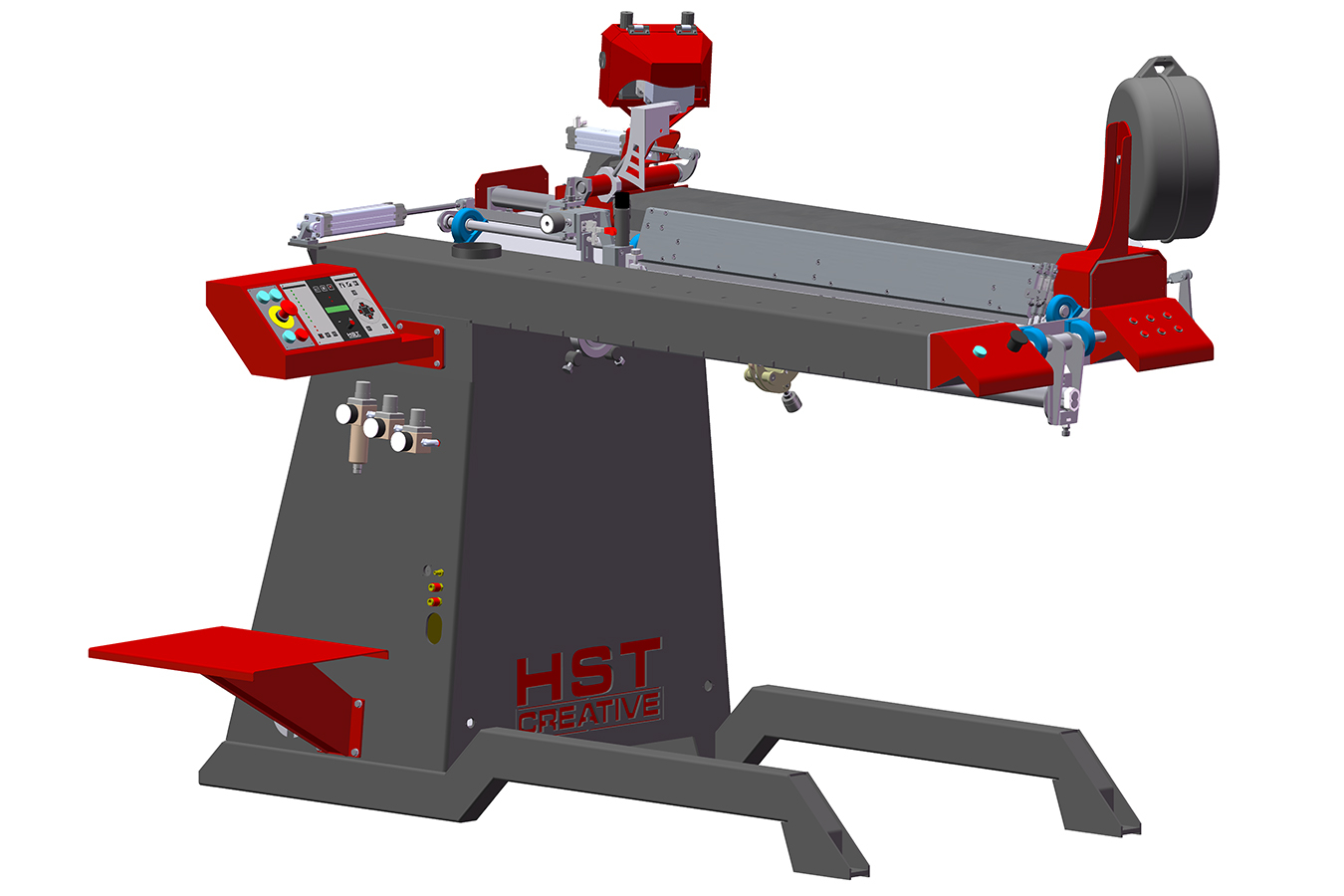

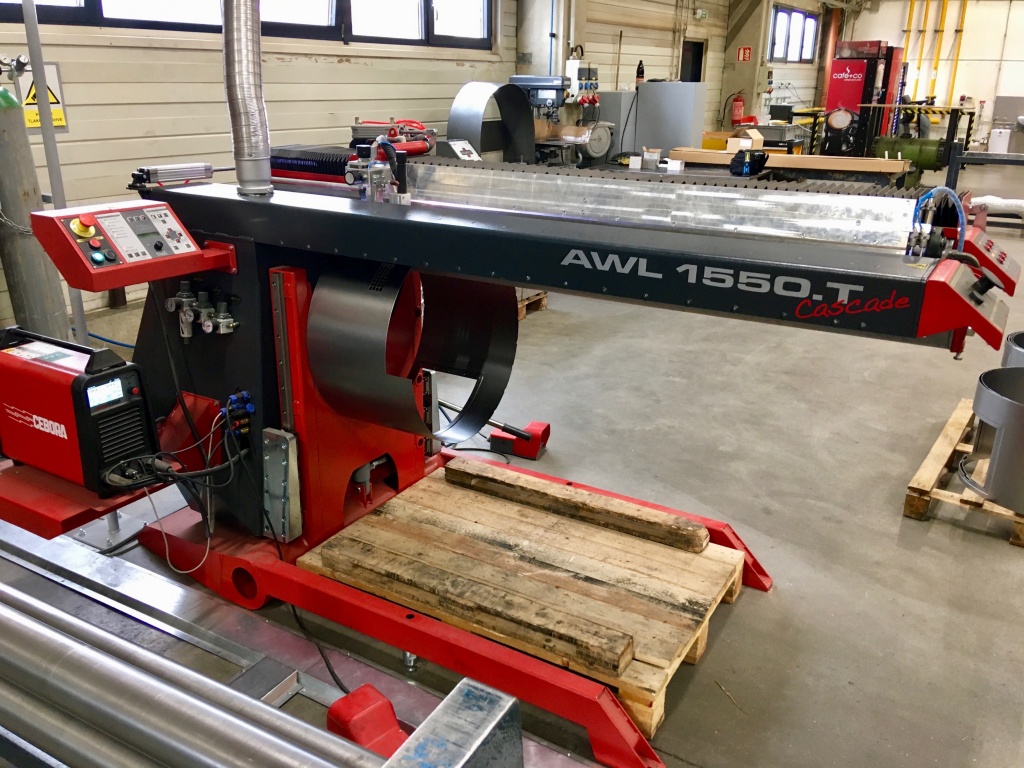

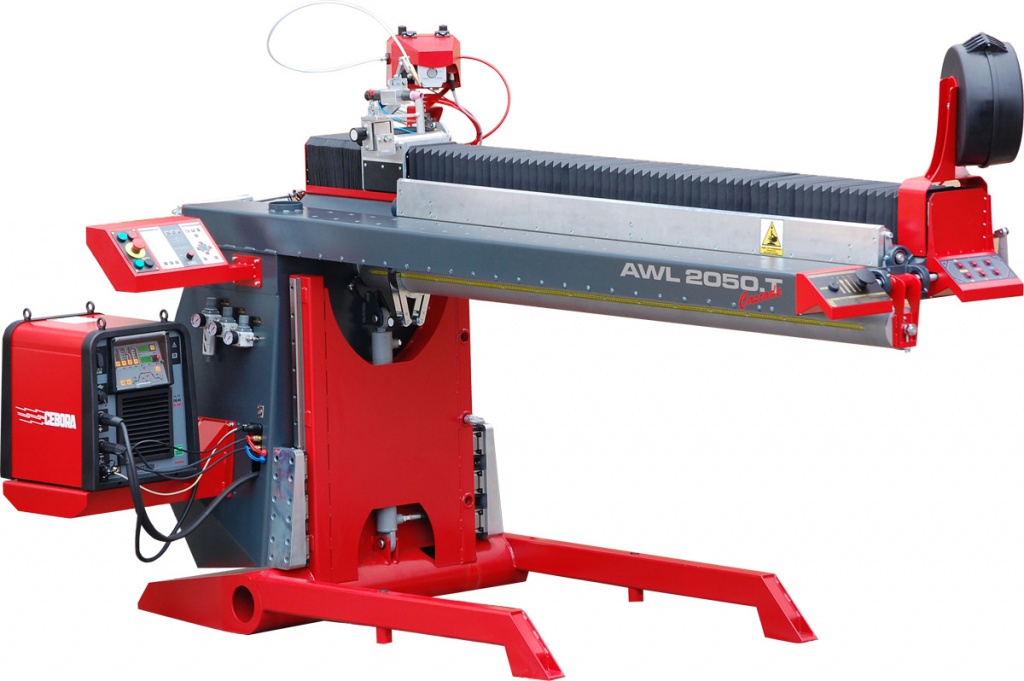

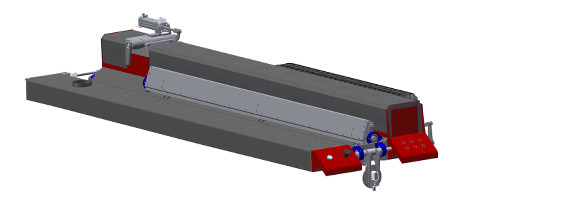

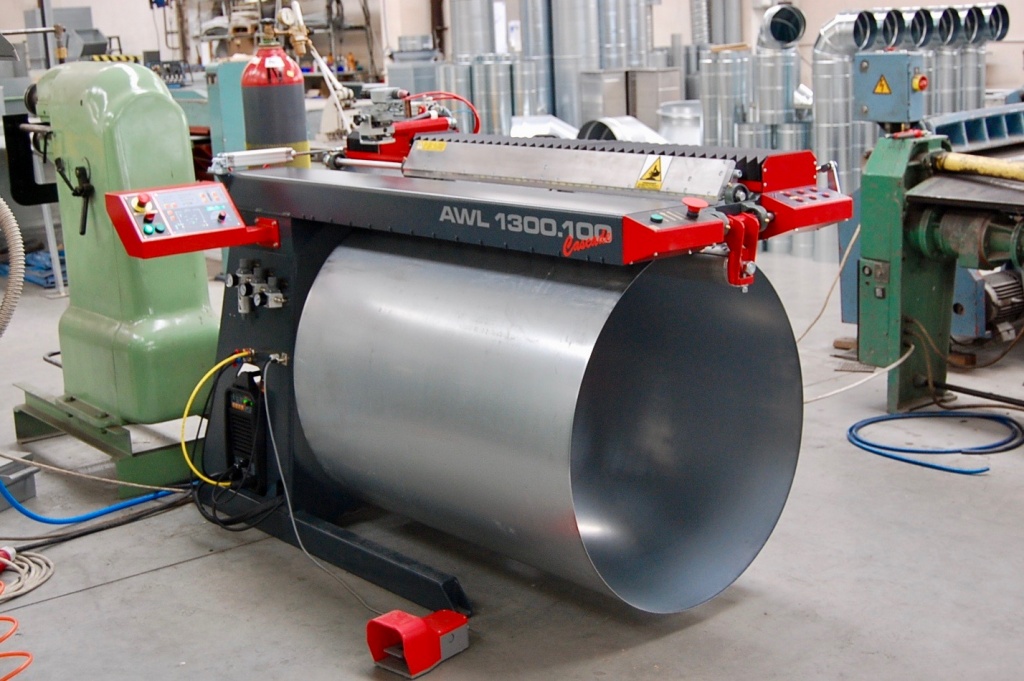

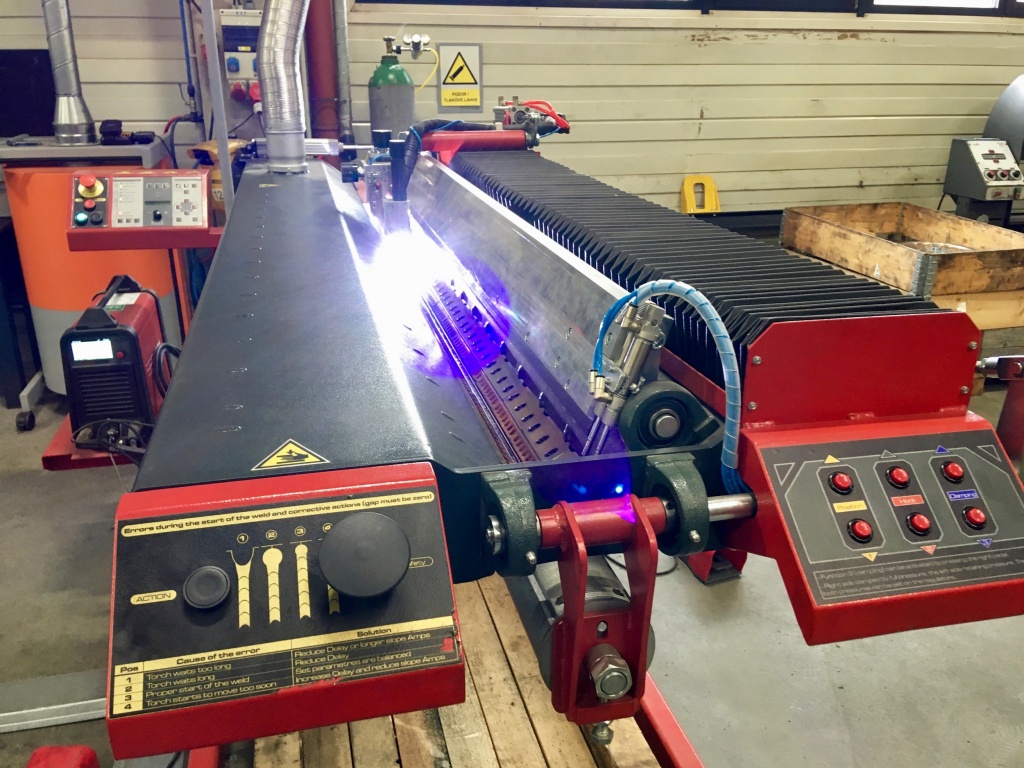

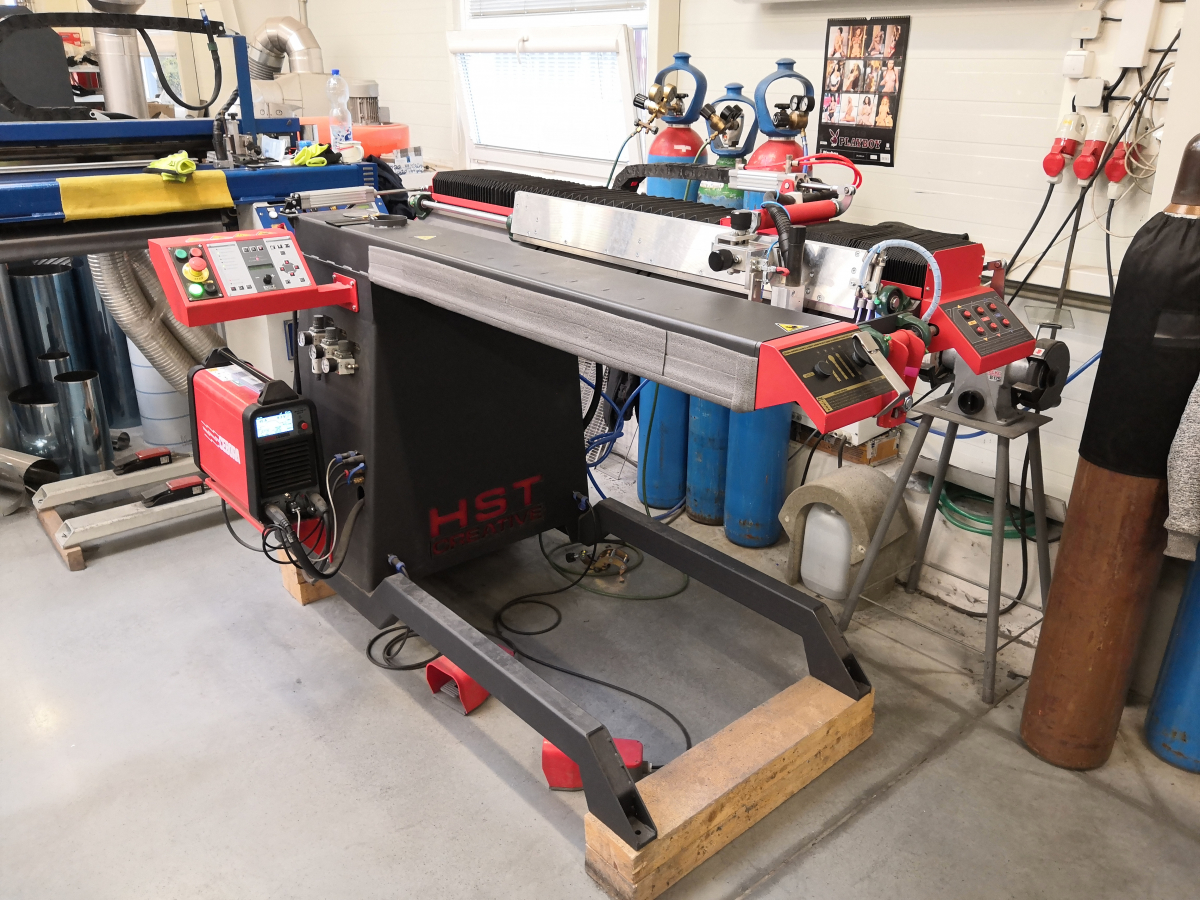

• AWL SUPERFINE 1550.T to maszyna do spawania wzdłużnego na podkładce miedzianej z obustronnym trzymaniem elementu spawanego o maksymalnej długości 1550mm oraz z kontrolowaną ochroną grani spoiny gazem obojętnym przez system Cascade Gas. Podstawa maszyny wykonana jest ze stali i jest podparta dwoma ergonomicznie ukształtowanymi wspornikami. Wewnątrz tej podstawy znajdują się wszystkie elementy elektroniczne maszyny oraz układ chłodzenia. Maszyna przeznaczona jest do spawania TIG DC, TIG AC, Plasma Weld DC, Plasma Weld AC i nadaje się do spawania stali stopowych i niestopowych, stali CrNi, miedzi, aluminium, tytanu i innych materiałów, takich jak stal ocynkowana i stal aluminiowana.

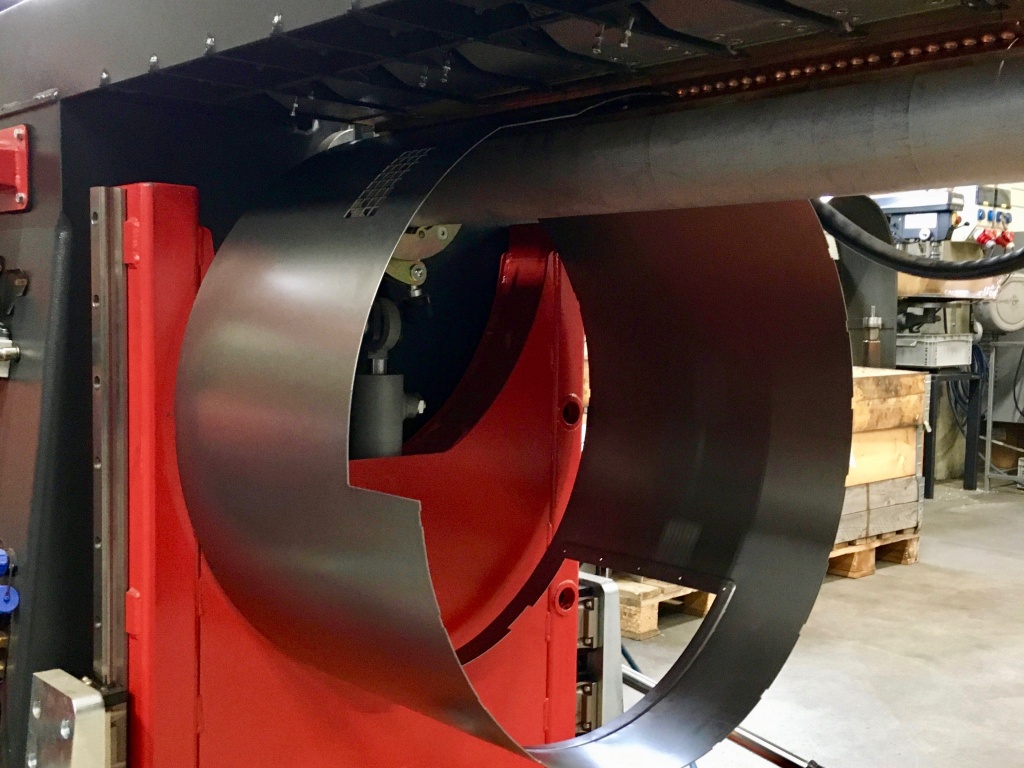

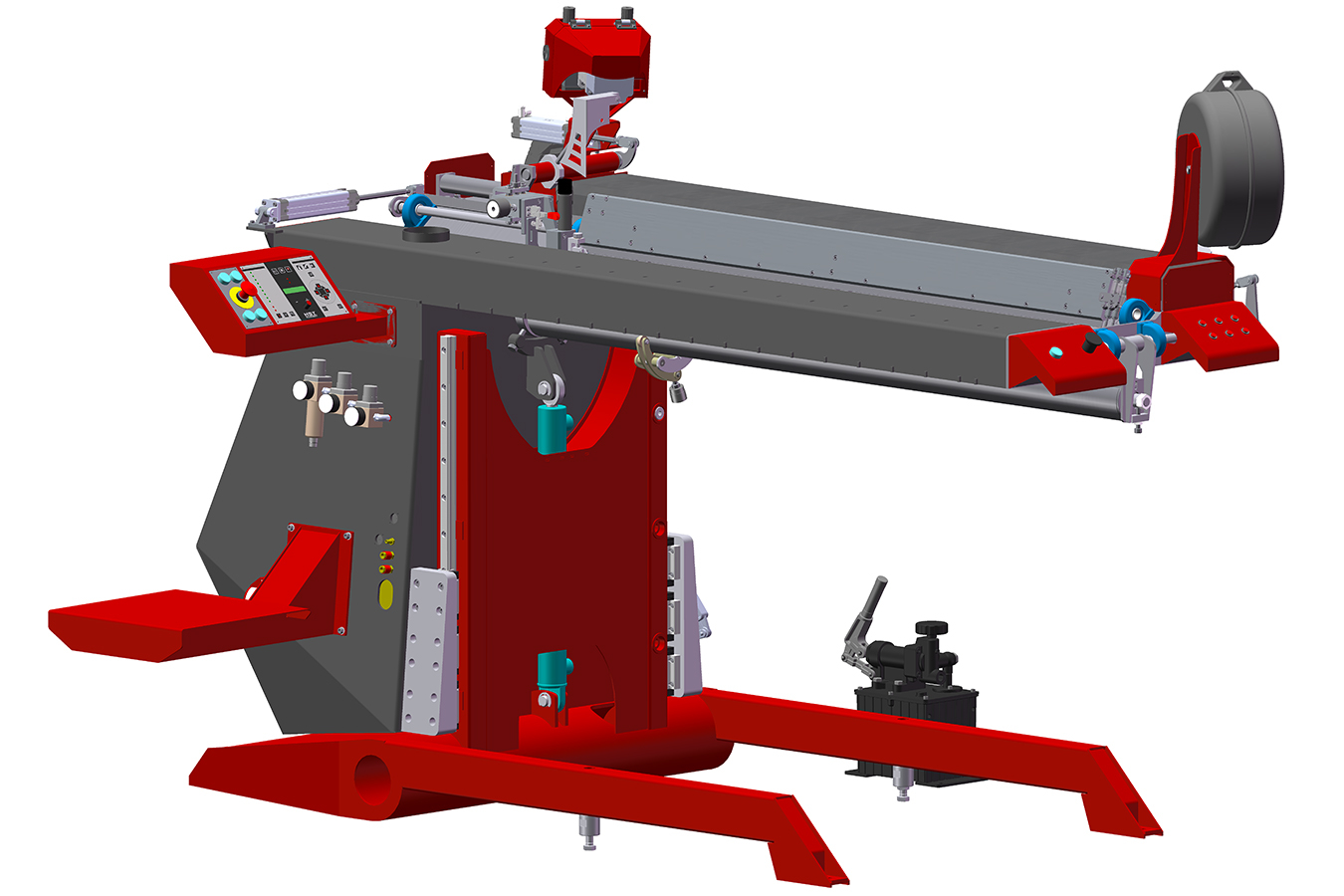

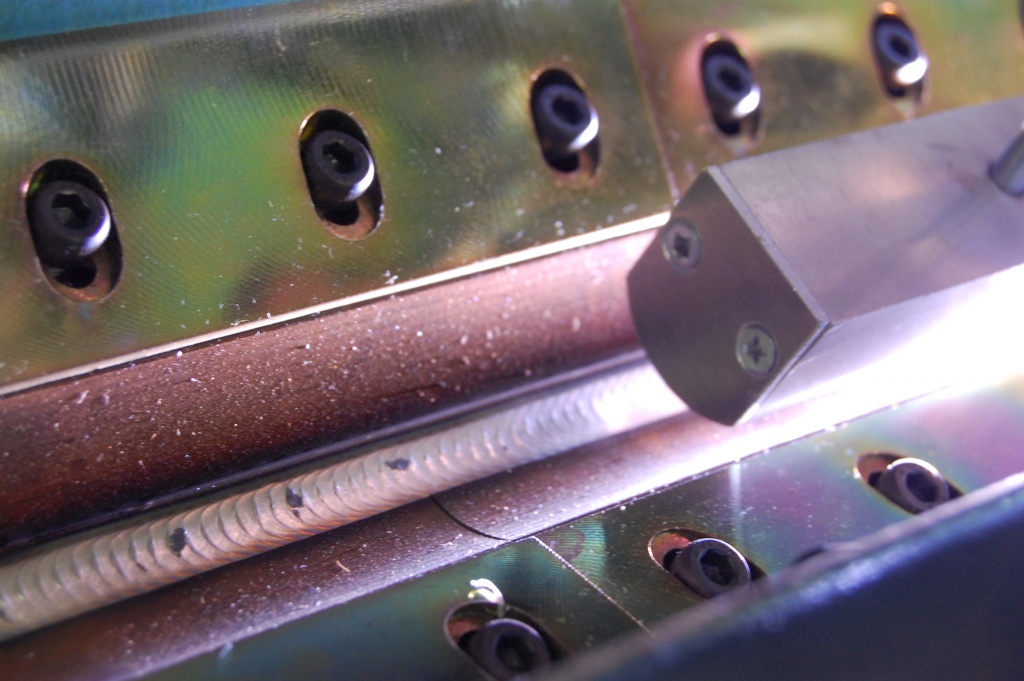

• Konstrukcja ramion nośnych maszyny została zaprojektowana jako spawana stalowa półskorupowa konstrukcja przestrzenna, która dzięki unikalnej konstrukcji sprężystości charakteryzuje się kontrolowaną elastycznością. Oba ramiona są przymocowane do bloku centralnego, który trzyma trzpień spawalniczy, lewe ramię podtrzymuje prowadnicę liniową wspornika palnika. Półfabrykat dociskany jest pneumatycznie do trzpienia zgrzewającego za pomocą dźwigni z poprzecznie regulowanymi segmentami wykonanymi z wysokiej jakości stopu CuCrZr (maszyna może być na zamówienie wyposażona w segmenty ze stali nierdzewnej, które są niezbędne do zgrzewania aluminium dla lepszego chłodzenia po spawaniu). Centralny blok znajduje się na przestrzennie spawanej solidnej konstrukcji, w której znajduje się elektronika i zintegrowany, wysokowydajny system chłodzenia. Maszyna przeznaczona jest do produktów o maksymalnej średnicy spoiny 1000 mm. Jednak maksymalną średnicę spoiny do 1500 mm można osiągnąć za pomocą hydraulicznego mechanizmu podnoszącego, który może być dostarczony z maszyną poza standardowym wykonaniem. Hydrauliczny mechanizm podnoszący jest wsparty na prowadnicach liniowych za pomocą solidnej spawanej podstawy z rurową ramą i dwoma nogami stabilizującymi. Podczas budowy urządzenia rozwiązaliśmy również problem odsysania spalin spawalniczych poprzez zintegrowanie kanału ssącego bezpośrednio z konstrukcją, bez negatywnego wpływu na proces spawania, co jest zaletą zwłaszcza przy spawaniu materiałów ocynkowanych. Podłączenie tego urządzenia jest rozwiązane rurą o średnicy 100 mm.

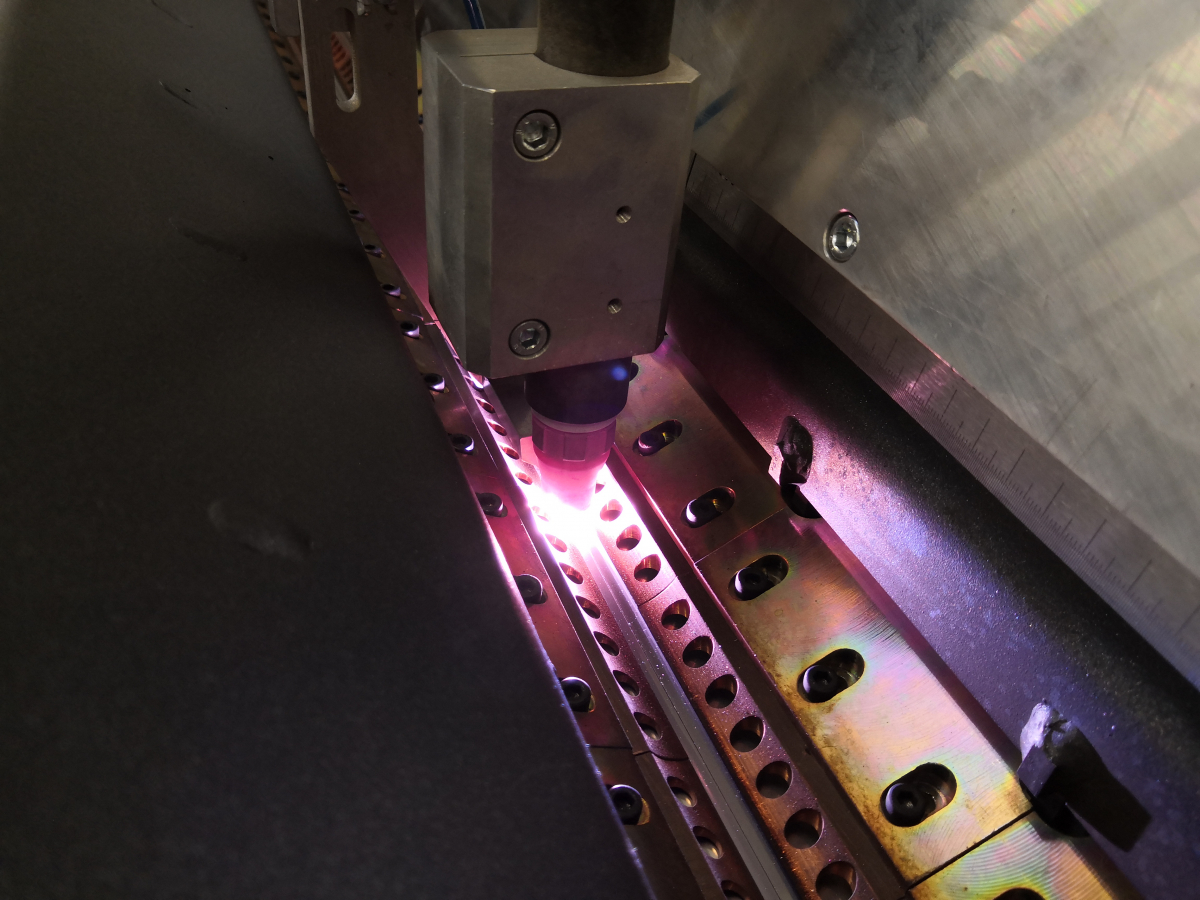

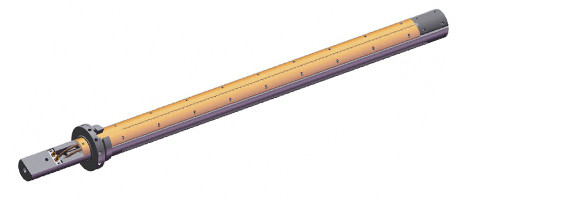

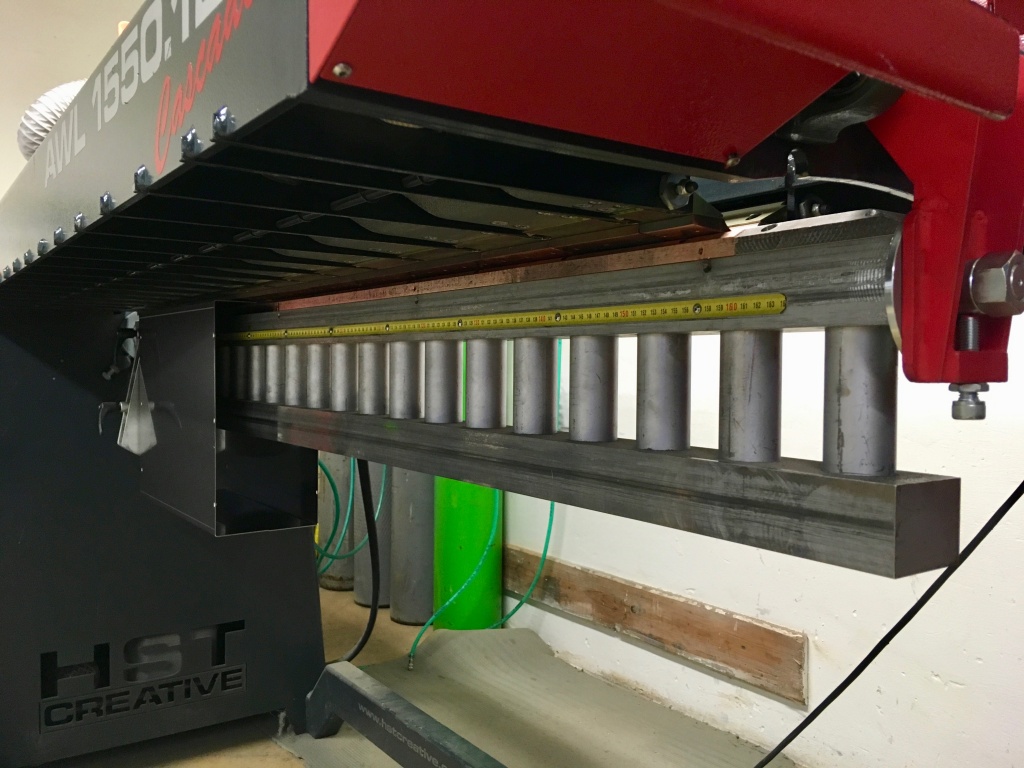

• Trzpień spawalniczy wykonany jest ze stali niskostopowej o dużej wytrzymałości na zginanie. Wyjątkowo zaprojektowana, precyzyjnie obrobiona listwa ze stopu CuCrZr, chłodzona wewnętrznie cieczą, jest zamontowana na trzpieniu, w którym jest również zintegrowany system Cascade Gas do oszczędzania gazu osłonowego przy jednoczesnej ochronie grani spoiny. Listwa stykowa może być wykonana na zamówienie ze stali nierdzewnej, która jest niezbędna np. do spawania aluminium.

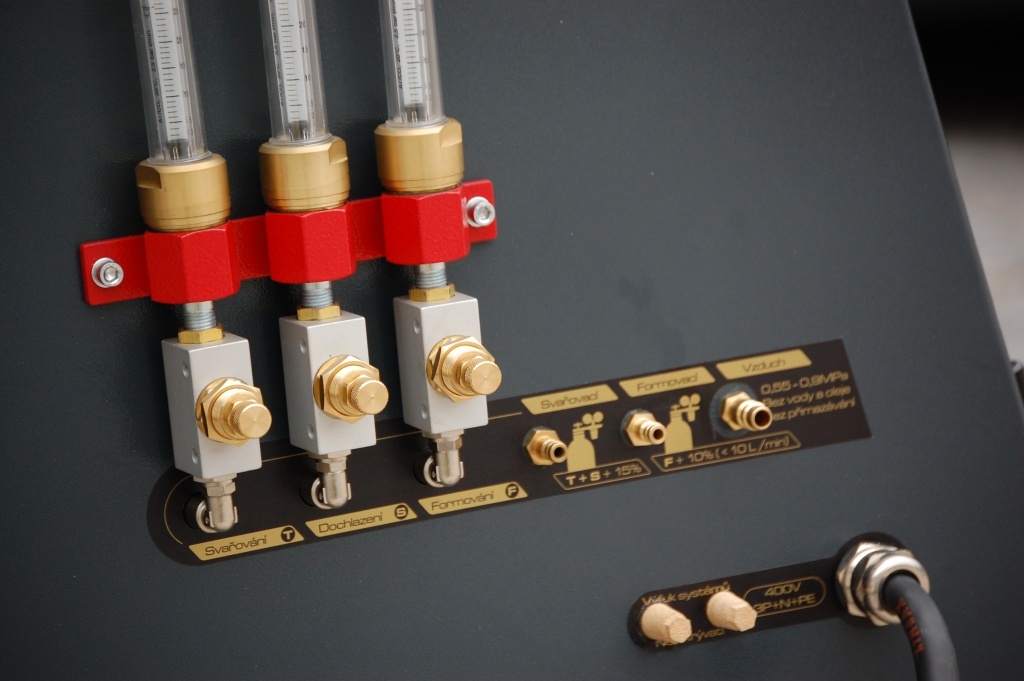

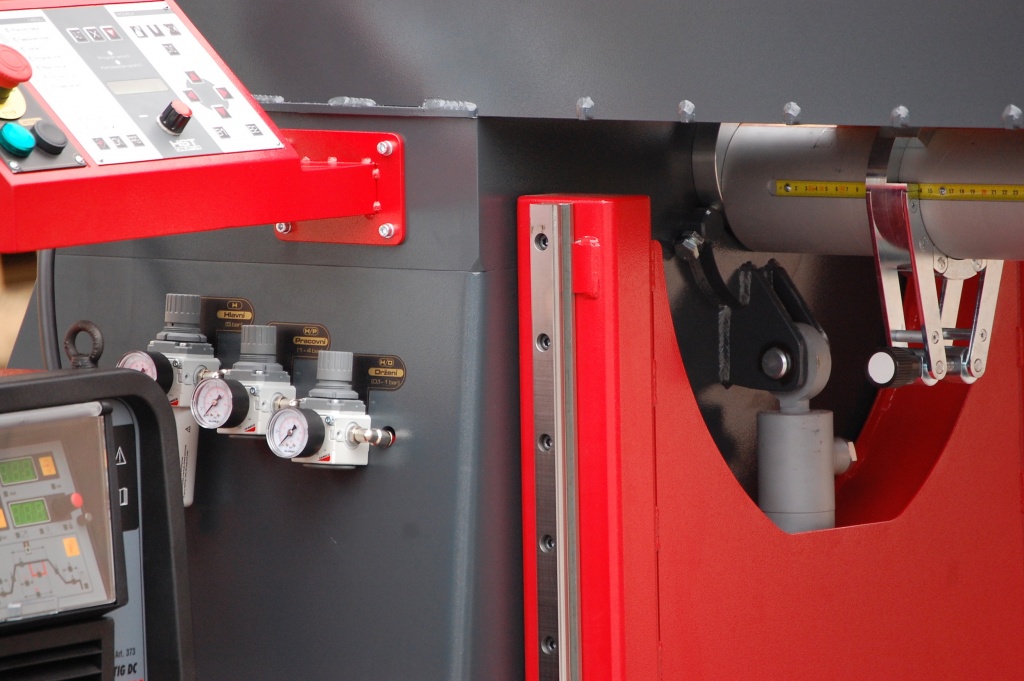

• Gospodarka gazowa podzielona jest na trzy niezależne ścieżki. Ścieżka palnika, ścieżka dochładzania ścieżki spawania i ścieżka gazu formującego. Ścieżka gazu formującego wykorzystuje unikalny system kaskadowej ochrony grani spoiny Cascade Gas. System zaworów przełącza rozprowadzanie gazu formującego w taki sposób, że gaz chroni grań spoiny tylko do wymaganej długości w zależności od aktualnej pozycji palnika spawalniczego, zgodnie z którym system Cascade Gas automatycznie dzieli gaz formujący na sekcje. Dzięki temu zużycie gazu formującego jest znacznie zmniejszone nawet o 80%. Wszystkie trasy gazowe są wyposażone w precyzyjne przepływomierze i zawory, które precyzyjnie kontrolują przepływ gazu.

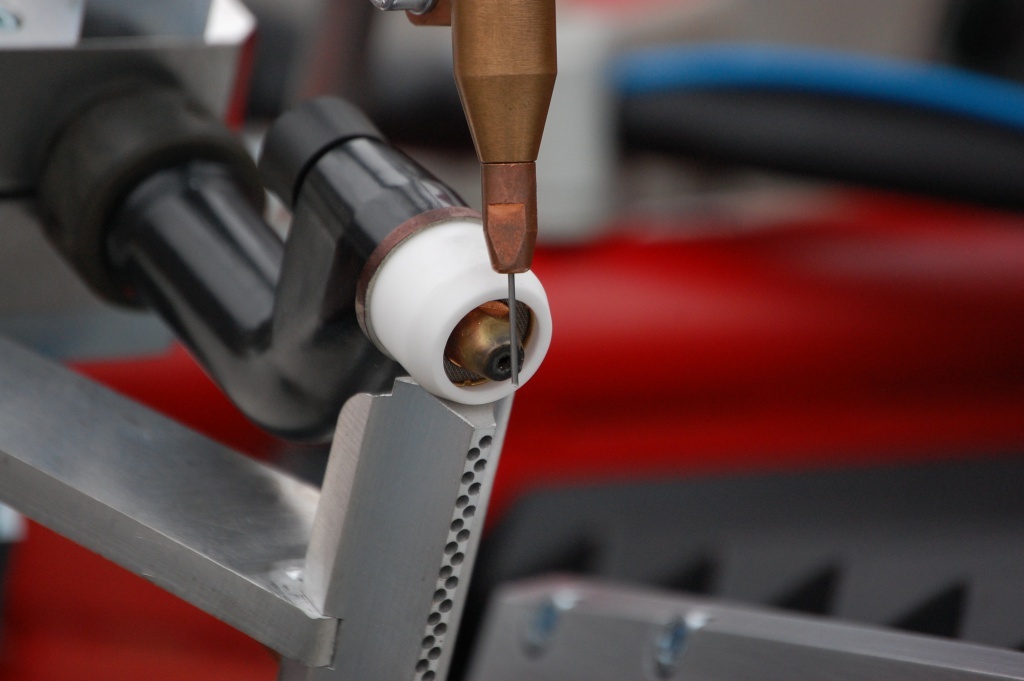

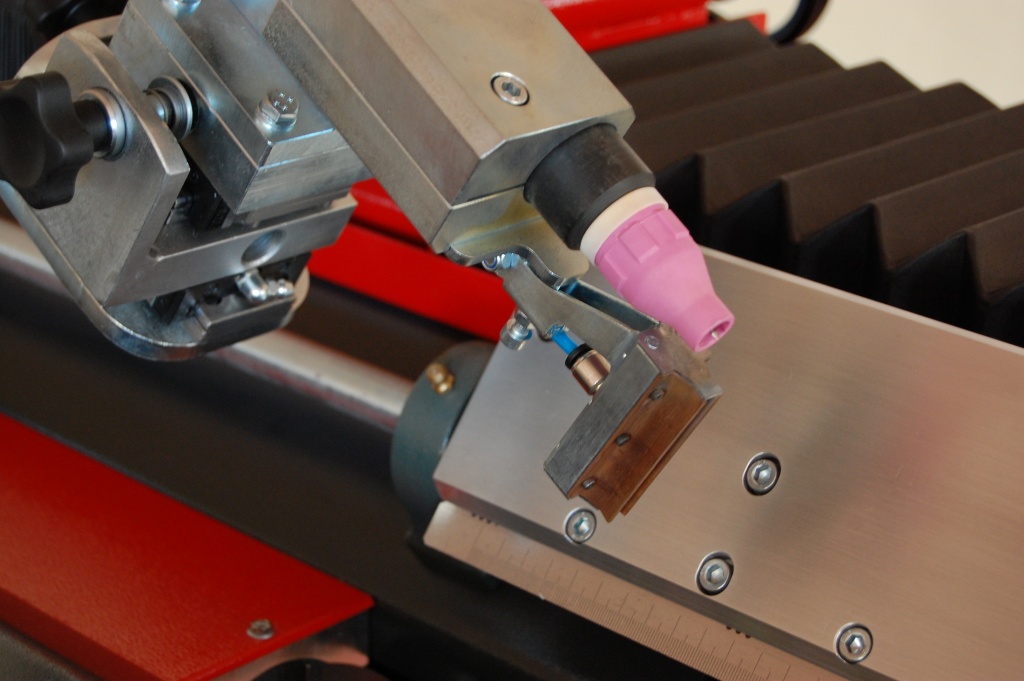

• Suport palnika jest wyposażony w pneumatycznie sterowany uchwyt palnika, który jest zaparkowany w pozycji poziomej, aby ułatwić wizualną kontrolę stanu części palnika. Suport napędzany jest bezluzowym systemem serwo-silnika, przekładni planetarnej i napędu pasowego. Pozycjonowanie palnika ma powtarzalną dokładność 0,2 mm i prędkość spawania od 10 cm/min do 300 cm/min, posuw szybki to 600 cm/min.

• Urządzenie można wyposażyć w podajnik drutu zimnego HST CREATIVE CW 09, co rozszerza możliwości zastosowania urządzenia przy spawaniu grubszych blach. Podajnik zimnego drutu jest w pełni kontrolowany przez układ sterowania maszyny i zapewnia maksymalne możliwości ustawiania parametrów.

• Urządzenie jest sterowane przez doskonały cyfrowy System Sterowania LCS 06, który został zaprojektowany specjalnie dla maszyn wykonujących spoiny wzdłużne. System posiada szeroką gamę funkcjonalnych urządzeń, które rozwiązują wszystkie znane potrzeby spawania liniowego. Dodatkowo LSC 06 steruje całą gamą ciekawych i wyrafinowanych funkcji, w tym regulacją mocy spawania za pomocą logiki UP/DOWN.

Zalety podstawowe

√  Możliwość ustawienia wysokości roboczej maszyny w zakresie maksymalnej średnicy elementu spawanego od 1000 do 1500 mm za pomocą hydrauliki.

√  Konstrukcja mechaniczna z kontrolowaną elastycznością i zaciskaniem za pomocą segmentów dociskowych z regulowaną siłą docisku i rozstawem w celu optymalizacji mocowania.

√  Zastosowanie wysokiej jakości stopu typu CuCrZr na szynę bazową i segmenty ciśnieniowe wydłuża żywotność obciążonych części.

√  Zaparkowanie palnika w pozycji poziomej ułatwia wzrokową kontrolę części palnika w celu wyeliminowania złomu spowodowanego wadami palnika.

√  Trójstronne zarządzanie gazami technicznymi z unikalnym “Cascade Gas” pozwalającym zaoszczędzić do 80% gazu podczas formowania grani spoiny.

√  System chłodzenia cieczą zintegrowany bezpośrednio do konstrukcji urządzenia o wydajności chłodniczej wystarczającej do jednoczesnego chłodzenia trzpienia i palnika.

√  Możliwość dodania cyfrowego podajnika zimnego drutu sterowanego bezpośrednio przez system pozwala na wykonanie znormalizowanych spoin o przekroju przewyższonym.

√  Zintegrowany system odciągu spalin bezpośrednio od palnika o wysokiej wydajności odciągu spawania o wysokim stopniu zadymienia.

√  System sterowania LCS06 z wyrafinowanymi funkcjami i specjalnie zaprojektowanymi programami do kontrolowanego fazowania produkcji znacznie zwiększający wydajność pracy.
