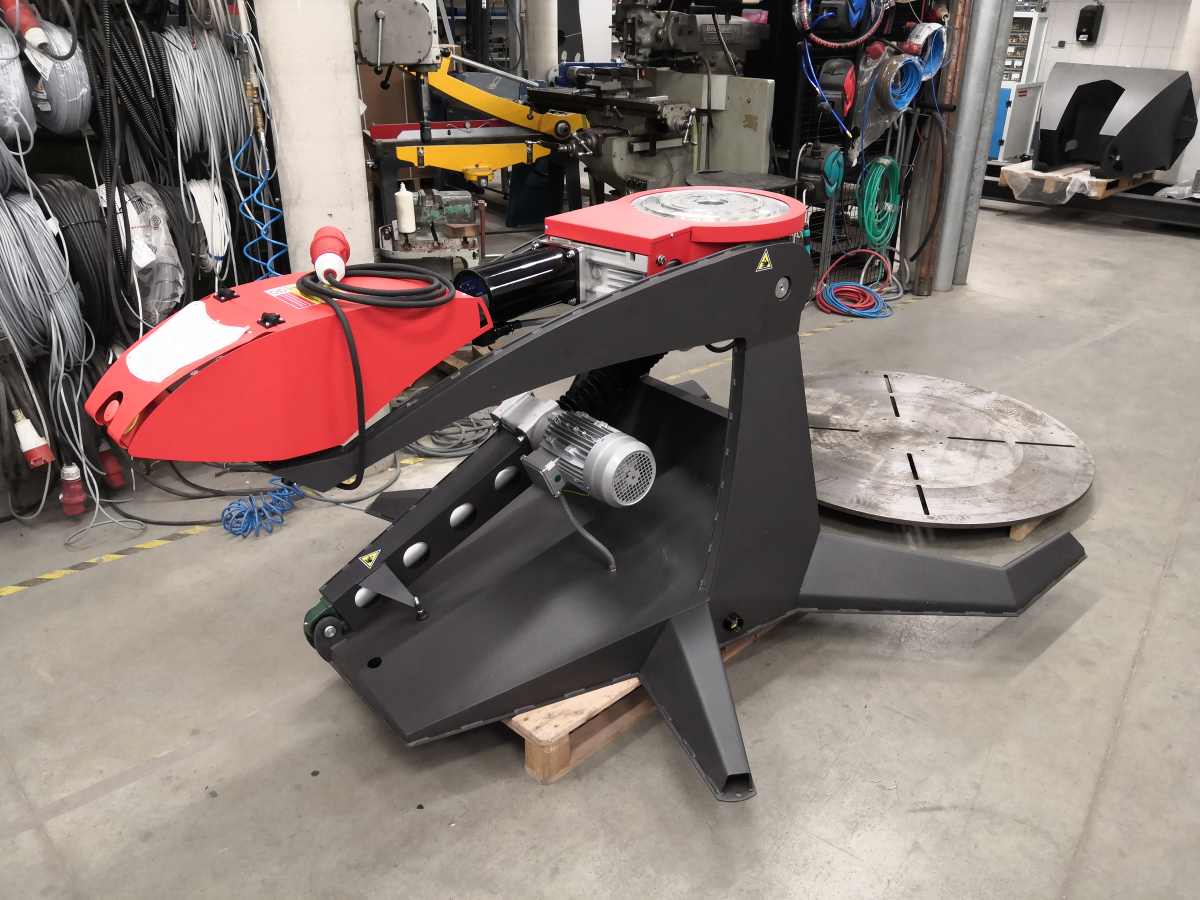

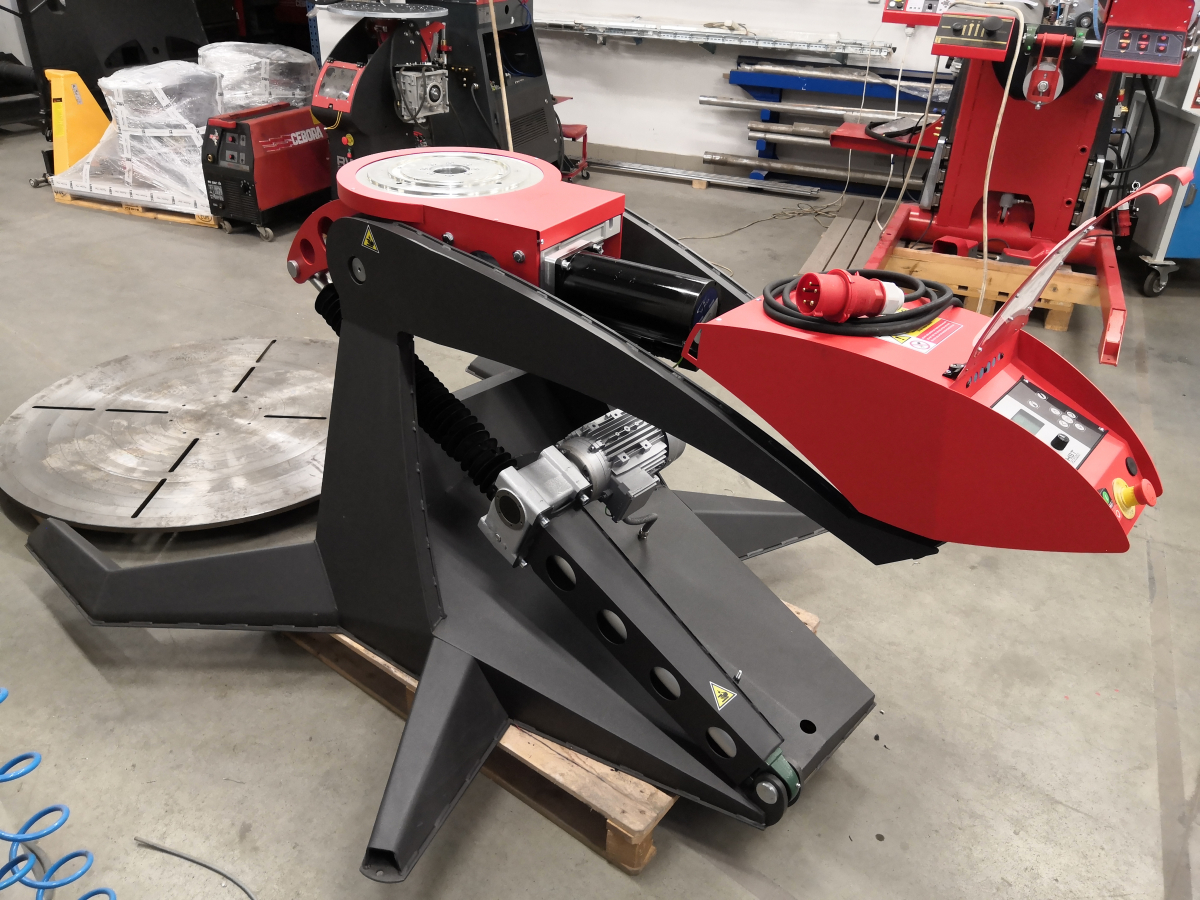

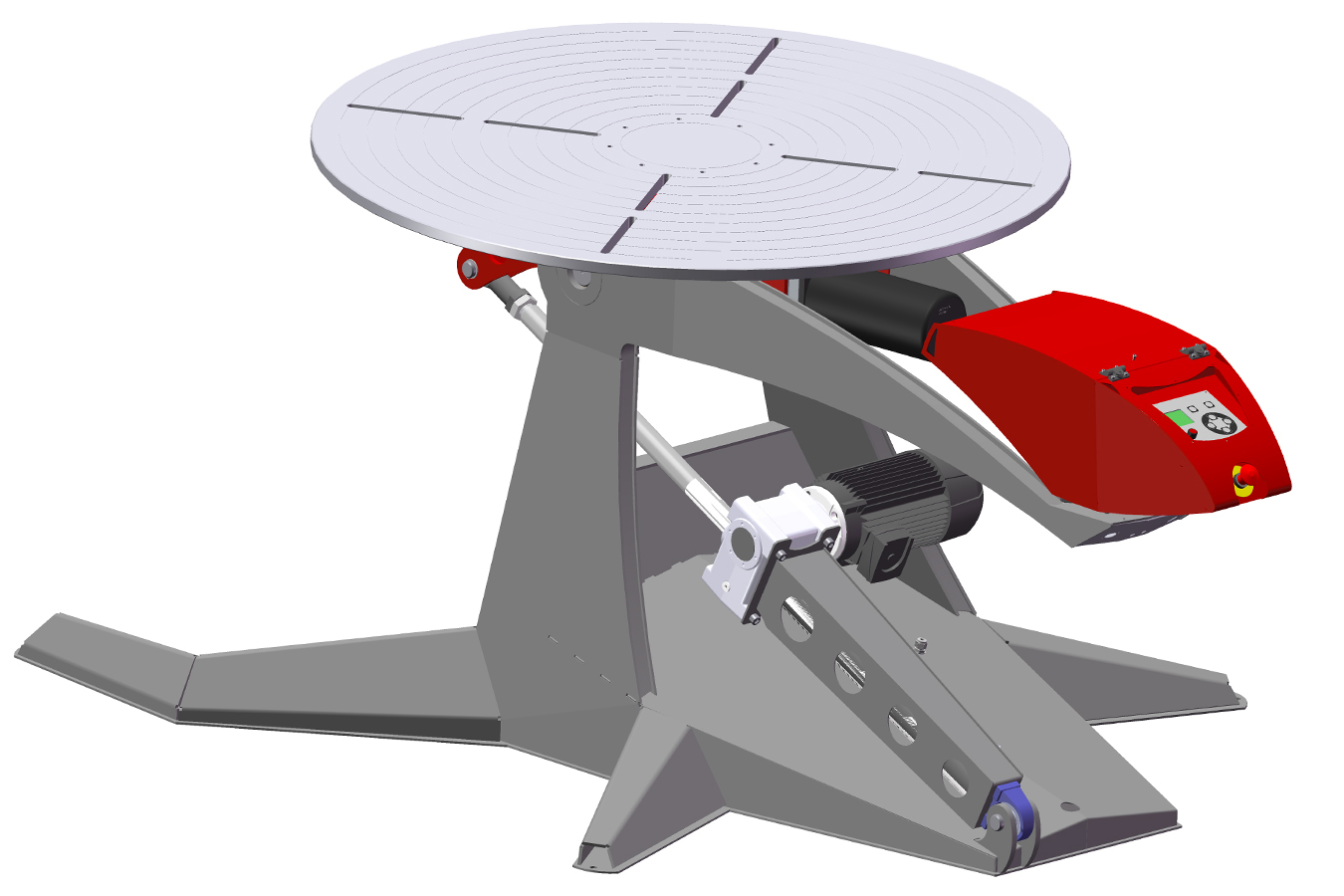

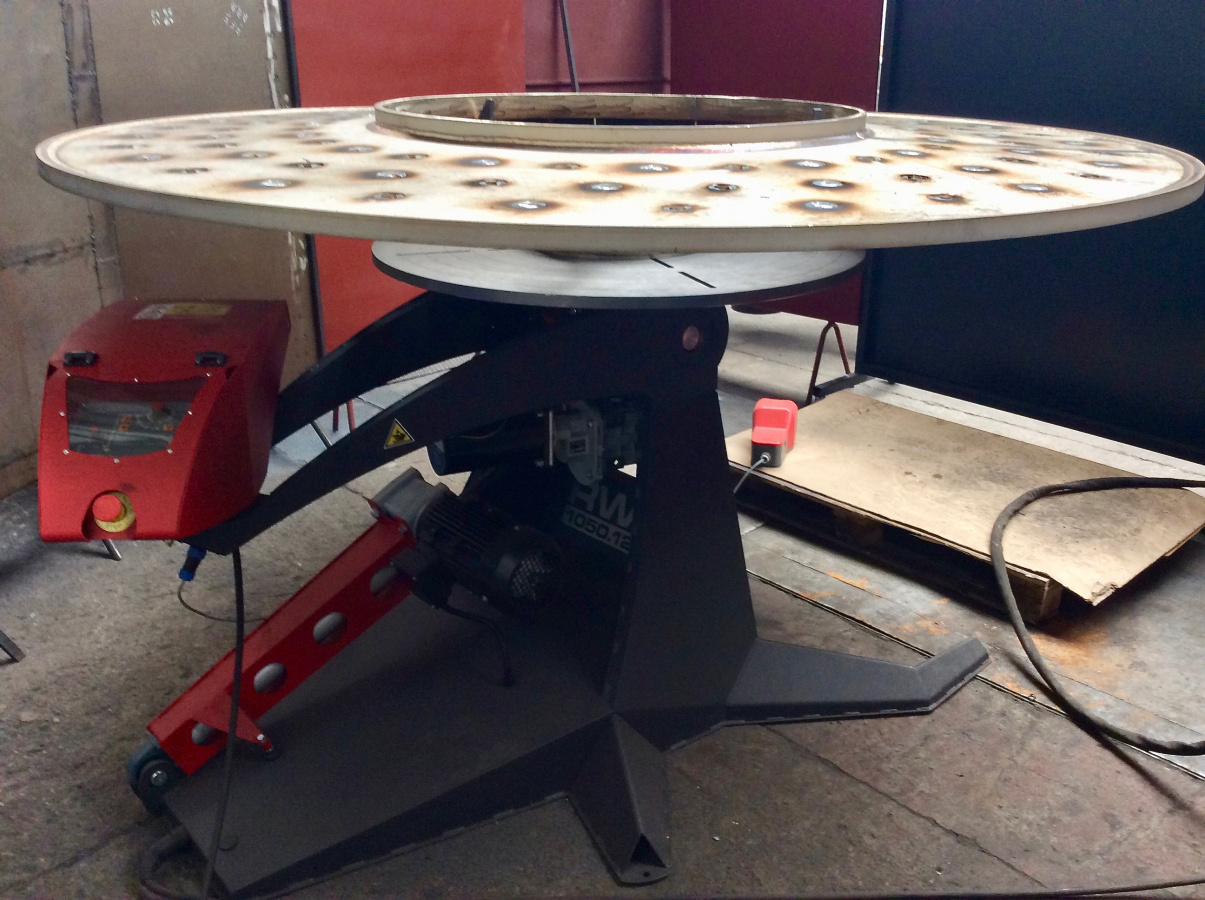

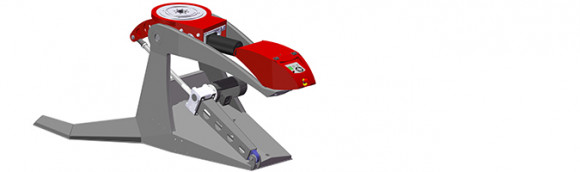

Pozycjoner obrotowy RWP 1350.3221

* Pozycja jest wybierana, albo istnieje więcej możliwości, które się wzajemnie różnią funkcją. Informacje są płatne dla najlepszego wyposażenia.

** 8/5 = obciążenie w jednej zmianie /// 16/6 = przemysłowe obciążenie /// 24/7 = obciążenie ciągłe.

*** Informacje nie można podać dokładnie, dlatego że są zależne na konkretnej konfiguracji. Podana jest maksymalna wartość efektywna.

...Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.

Podane tutaj informacjeopisują system sterowania R3 jako całość z wszystkimi jego możliwościami, które nie muszą być dostępne dla każdego pozycjonera i to w zależności od możliwości technologicznych. Jest to zależne na konkretnej konfiguracji pozycjonera. Zawsze jest potrzebne zaznajomić się z urządzeniem, jeśli jego możliwości technologiczne ze względem na wybraną konfigurację wspierają wszystkie niżej opisane funkcje. Dane stanowią przegląd możliwości systemu sterowania, a nie pozycjonera i nie mają na celu szczegółowego wyjaśniania poszczególnych elementów. Wynika to głównie z trudności w zrozumieniu niektórych bardziej złożonych funkcji lub wyposażenia. Po szczegółowe informacje prosimy zwracać się do działu technicznego HST CREATIVE, albo działu sprzedaży.

System sterowania R3 do pozycjonerów obrotowych HST CREATIVE

√ Łatwe sterowanie dostosowane do zrozumienia przez spawaczy.

√ Wyświetlanie wybranych wartości za pomocą dużego LED wyświetlacza.

√ MENU wewnętrzne jest podzielone do bloków graficznych dla lepszej orientacji.

√ Cyfrowo sterowane opóźnienie spawania, prędkości obrotów i wszystkich funkcji pozostałych.

√ Prędkość obrotów wrzeciona jest sterowana centralnym sterownikiem obrotowym, w trybie gotowości dla szybszej odpowiedzi.

√ Rozdzielenie ustawienia wartości dla obrotu, sterowania źródłem, ramienia, albo gazu formującego.

√ Programowo sterowane i ustawialne sterowanie ramie palnika i gazu formującego.

√ Możliwość układania własnych programów i ustawień do pamięci systemu sterowania za pomocą programowalnego interfejsu wewnątrz systemu.

Funkcje technologiczne układu sterowania pozycjonerami obrotowymi:

Sterowanie:

• 2 Takt. To tryb, w którym cykl pracy rozpoczyna się po naciśnięciu i trzymaniu pedału sterującego lub przycisku na pilocie a kończy się dopiero po jego zwolnieniu. Jest to zatem tak zwany tryb dwóch ruchów. Jednak dzieje się tak tylko wtedy, gdy nie są aktywowane funkcje automatycznej kontroli obrotów wrzeciona. Typowym zastosowaniem tego trybu jest spawanie w pozycji siedzącej, gdzie istnieje możliwość natychmiastowej reakcji na potrzeby obrotu konstrukcji spawanej.
• 4 Takt. Istnieje tryb, w którym po naciśnięciu i ponownym puszczeniu pedału sterującego lub przycisku na pilocie rozpoczyna się cykl pracy, który jest ponownie zakończony wciśnięciem i zwolnieniem pedału lub przycisku. Jest to zatem tak zwany tryb czterech ruchów. Jednak dzieje się tak tylko wtedy, gdy nie są aktywowane funkcje automatycznej kontroli obrotów wrzeciona. Typowym zastosowaniem tego trybu jest spawanie w pozycji stojącej, które umożliwia lokalny ruch spawacza przy nieprzerwanym obracaniu wrzeciona.
• Automatyka. Jest to tryb automatycznego kontroli obrotów wrzeciona. Oznacza to, że wrzeciona obracają się o podany kąt w zakresie od 0 ° do 730 °. Po naciśnięciu pedału lub przycisku na pilocie rozpoczyna się cykl pracy, który zostaje automatycznie zakończony po osiągnięciu zadanego kąta obrotu. Kąt obrotu można ustawić w bloku „Obrót”, opisane niżej.
• Dolna prędkość. Określa minimalną regulowaną prędkość wrzeciona (obr./min) w trybie gotowości. Co oznacza minimalną prędkość wrzeciona, z której można zwiększyć prędkość. Nie będzie możliwe obrócenie wrzeciona poniżej wartości, która zostanie ustawiona w tym bloku. Dlatego jeśli chcesz korzystać z pełnego zakresu prędkości pozycjonera, należy ustawić 0,0 obr./min. Maksymalna możliwa do ustawienia wartość jest zawsze równa maksymalnej możliwej prędkości, patrz tabliczka znamionowa maszyny.

Obrót:

• Średnica elementu spawanego. Wprowadź tutaj średnicę spawanej konstrukcji, system sterowania automatycznie wyliczy postęp spawania, tj. względna prędkość posuwu palnika spawalniczego. System wyświetla tę wartość na wyświetlaczu w trybie gotowości. Ustawienie w cm w zakresie od 0,0 do 300,0 cm.
• Kierunek obrotu. Ustawienie kierunku obrotu w osi obrotu. (Wybór: W kierunku, albo Przeciw kierunku skazówek zegara).
• Opóźnienie obrotu. Funkcja jest potrzebna do poprawnego ustawienia przetopu. Ustawiamy opóźnienie pomiędzy włączeniem źródła i rozpoczęciem obrotu. Wartość ustawiamy w sekundach z dokładnością  0,1 s, w zakresie od 0,0 do 15,0 s.
• Kąt obrotu. Ustawiamy o jaki kąt całkowity obróci się wrzeciono. Wartość graniczna to 730°. Funkcja jest aktywna wyłącznie podczas trybu Automatycznej kontroli obrotu wrzeciona w sekcji “Sterowanie”, opisane niżej.
• Wyłączenie źródła. Określa punkt, kiedy system wyłączy źródło. Ustawienie w stopniach. Wartość graniczna to 730°. Funkcja jest aktywna wyłącznie podczas trybu Automatycznej kontroli obrotu wrzeciona w sekcji “Sterowanie”, opisane niżej.
• Powrót do 0. Określa tryb powrotu wrzeciona do pozycji wyjściowej z powodu odnalezienia pozycji wyjściowej (naprz. Kierunkowo określone przyrządy mocujące), lub w celu odkręcenia węży energii i gazów. Funkcja jest aktywna wyłącznie podczas trybu Automatycznej kontroli obrotu wrzeciona w sekcji “Sterowanie”, opisane niżej.

Gaz:

• Funkcja jest dostępna jeśli jest pozycjoner wyposażone zaworem do włączania gazu formującego (opcja).
• Przed-dmuch gazu. Określa, jak długo będzie włączony zawór gazu ochronnego przed rozpoczęciem spawania. Ustawienie w sekundach w zakresie od 0,0 do 15,0 s. Przy ustawieniu 0,0 s jest funkcja nieaktywna.
• Do-dmuch gazu. Określa, jak długo będzie włączony zawór gazu ochronnego po wyłączeniu źródła spawania. Ustawienie w sekundach w zakresie od 0,0 do 15,0 s. Przy ustawieniu 0,0 s jest funkcja nieaktywna.

Palnik:

• Funkcja jest dostępna jeśli jest pozycjoner wyposażone zaworem do włączania gazu formującego (opcja)
• Przed spawaniem. Ustawiamy przychylenie palnika do miejsca spawania. (Wybór: Automatycznie, co oznacza: Palnik będzie przychylony automatycznie po włączeniu trybu roboczego, albo Ręcznie, co oznacza: Palnik czeka na komendę poprzez przycisk na panelu, następnie dojdzie do włączenia trybu roboczego).
• Po spawaniu. Ustawiamy odchylenie palnika od miejsca spawania. (Wybór: Automatycznie, co oznacza: Palnik będzie odchylony automatycznie po wyłączeniu trybu roboczego, albo Ręcznie, co oznacza: Palnik czeka na komendę poprzez przycisk na panelu, następnie dojdzie do odchylenia palnika od miejsca spawania).

Elementy spawane:

• Mogą być spawane elementy, które spełniają wymiarowe i wagowe ograniczenia pozycjonera i to bez ograniczeń co do metod spawania.
• Proces spawania może przebiegać w dowolnym kącie elewacji wrzeciona w ramach możliwości pozycjonera. To jest zupełnie niezależne na mimośrodowym obciążeniu pozycjonera z powodu cyfrowej koncepcji napędu.
• System sterowania jest zdolny sterować kątem obrotu i kąt wyłączenia źródła niezależnie. W ten sposób można uzyskać doskonałe połączenie ściegu spoiny przy spawaniu automatycznym. Oczywiście możliwe jest również sterowanie całkowicie ręczne.
