Uniwersalny automat spawalniczy 1050.108



Wybór konieczny

Zielone odcień oznacza element lub część, który powinien być w niektórych z oferowanych opcji zamontowany do urządzenia podczas produkcji i urządzenie bez tego elementu nie można eksploatować - zamówić.



Elementy konstrukcyjne

Żółty odcień oznacza element lub część, który powinien być w niektórych z oferowanych opcji zamontowany do urządzenia podczas produkcji, jest to w zasadzie element, który rozszerza funkcjonalność.



Wyposażenie ogólne



Siwy odcień oznacza element lub część, którym jest możliwe urządzenie do-wyposażyć kiedykolwiek poźniej, montaż możliwy jest we własnym zakresie jest to w zasadzie element, który rozszerza funkcjonalność.

Zadaniem maszyny jest praca w całym zakresie produkcji przemysłowej w różnych gałęziach przemysłu. Urządzenie wyróżnia się uniwersalnością, a przemyślana konstrukcja umożliwia dowolne spawanie obwodowe i warunkowe spawanie spoin wzdłużnych (nie ma możliwości spawania na podkładce miedzianej - nadają się do tego automaty serii AWL). Na maszynie można spawać zarówno bardzo małe części, jak i duże elementy spawane. Maszyna może być bardzo dobrze używana donapawania warstwowego na linii śruby.System sterowania RCS 06 zapewnia doskonałe funkcje dla pełnej automatyzacji procesu produkcyjnego spawania rotacyjnego lub spiralnego.

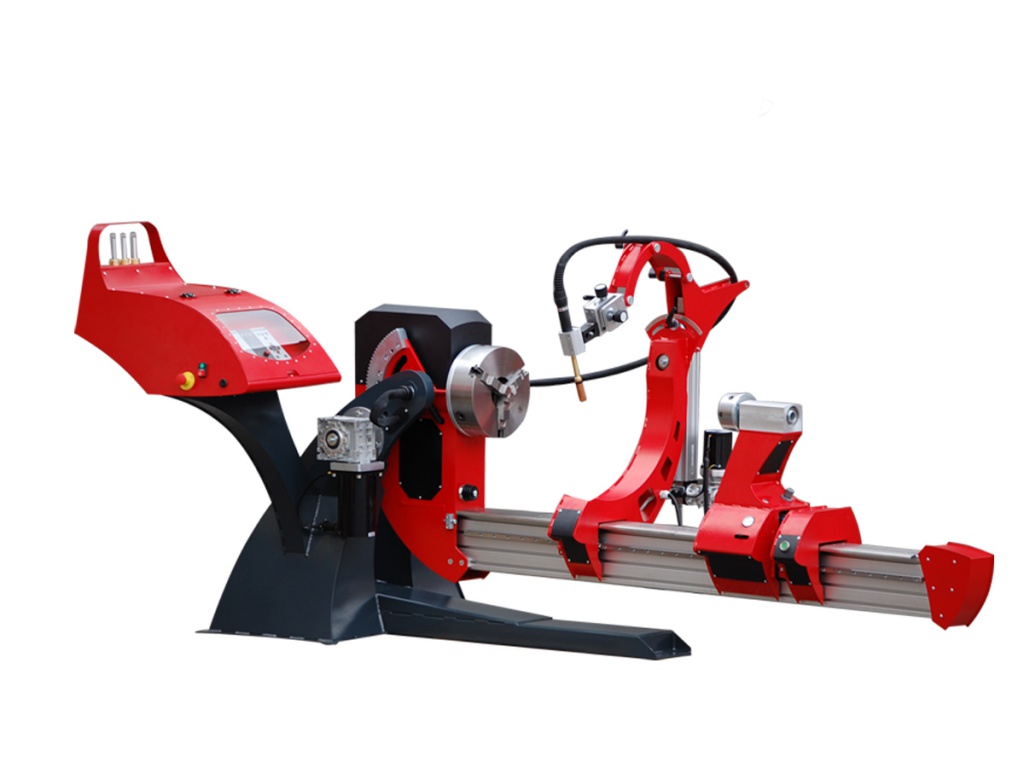

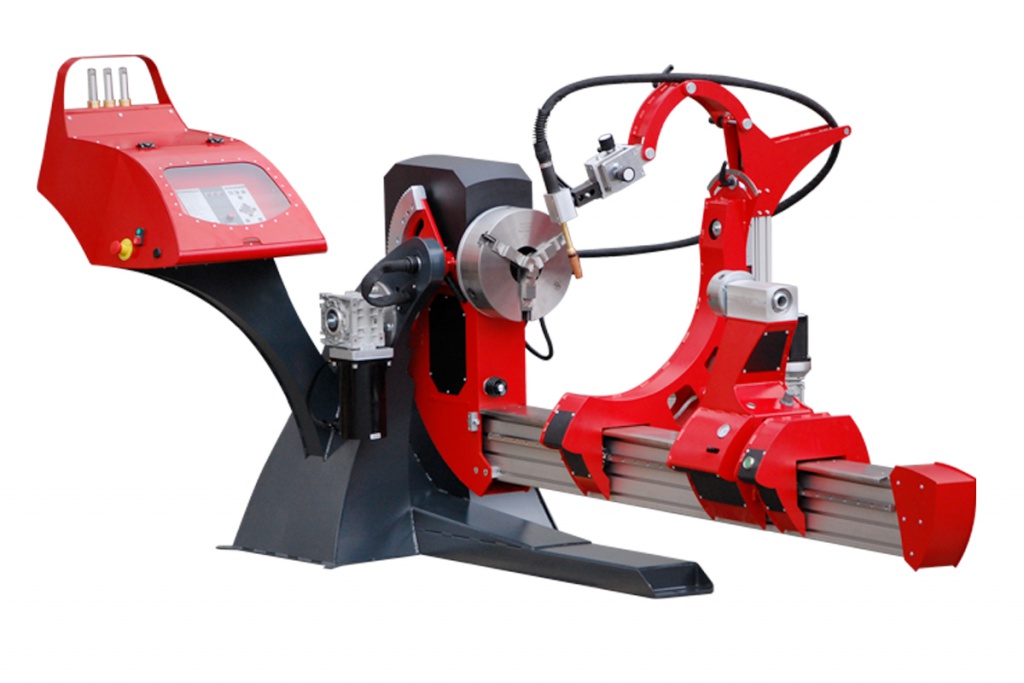

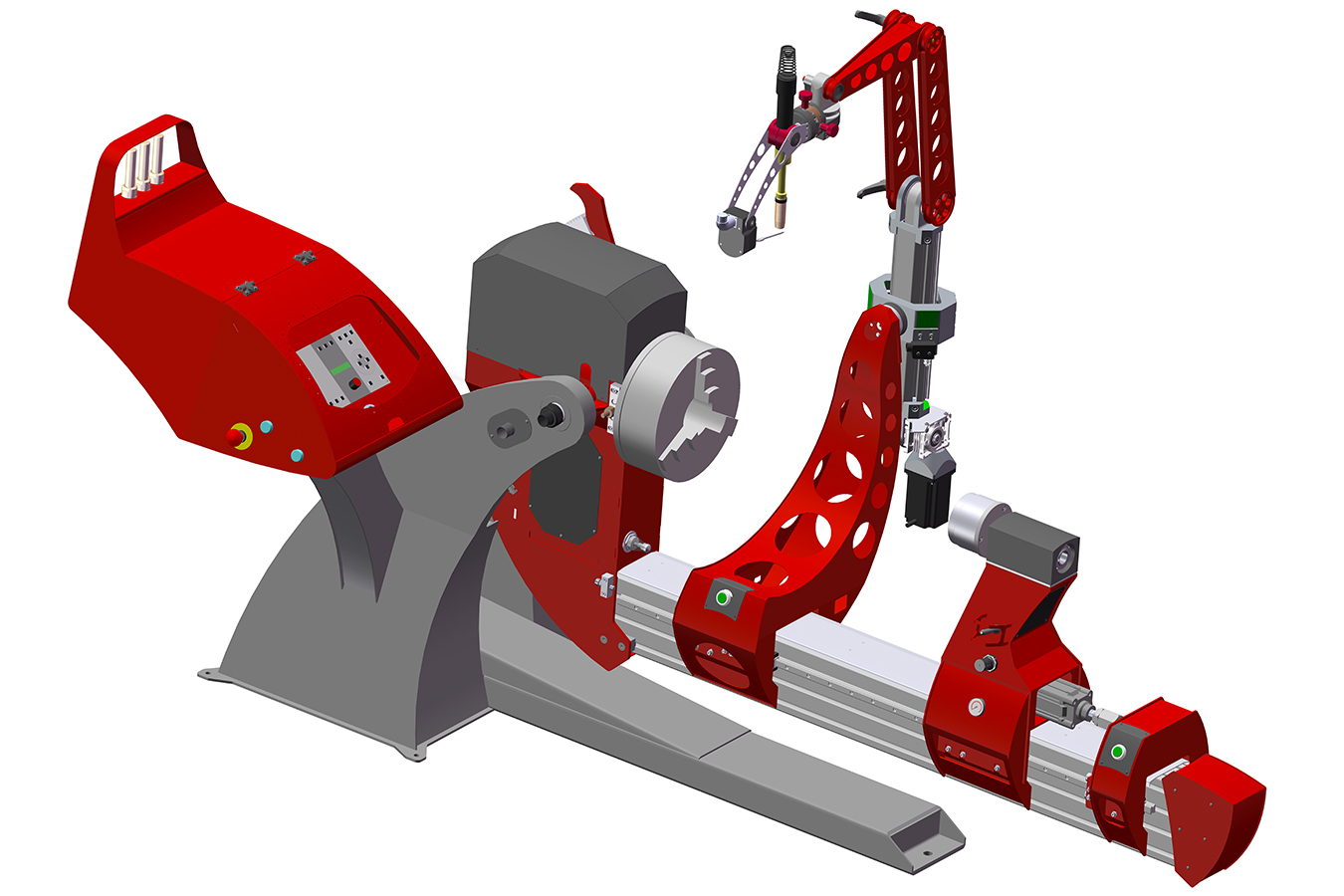

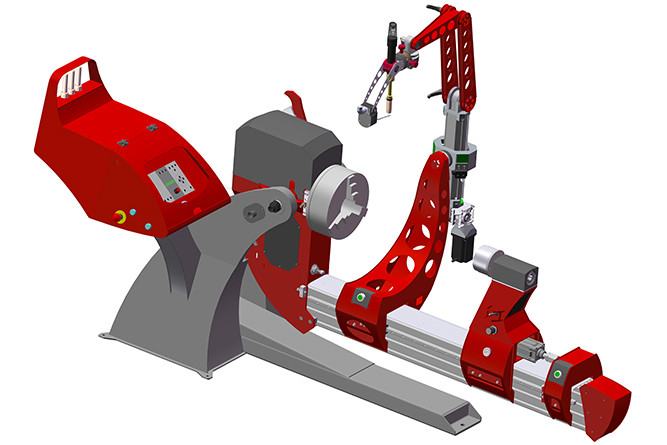

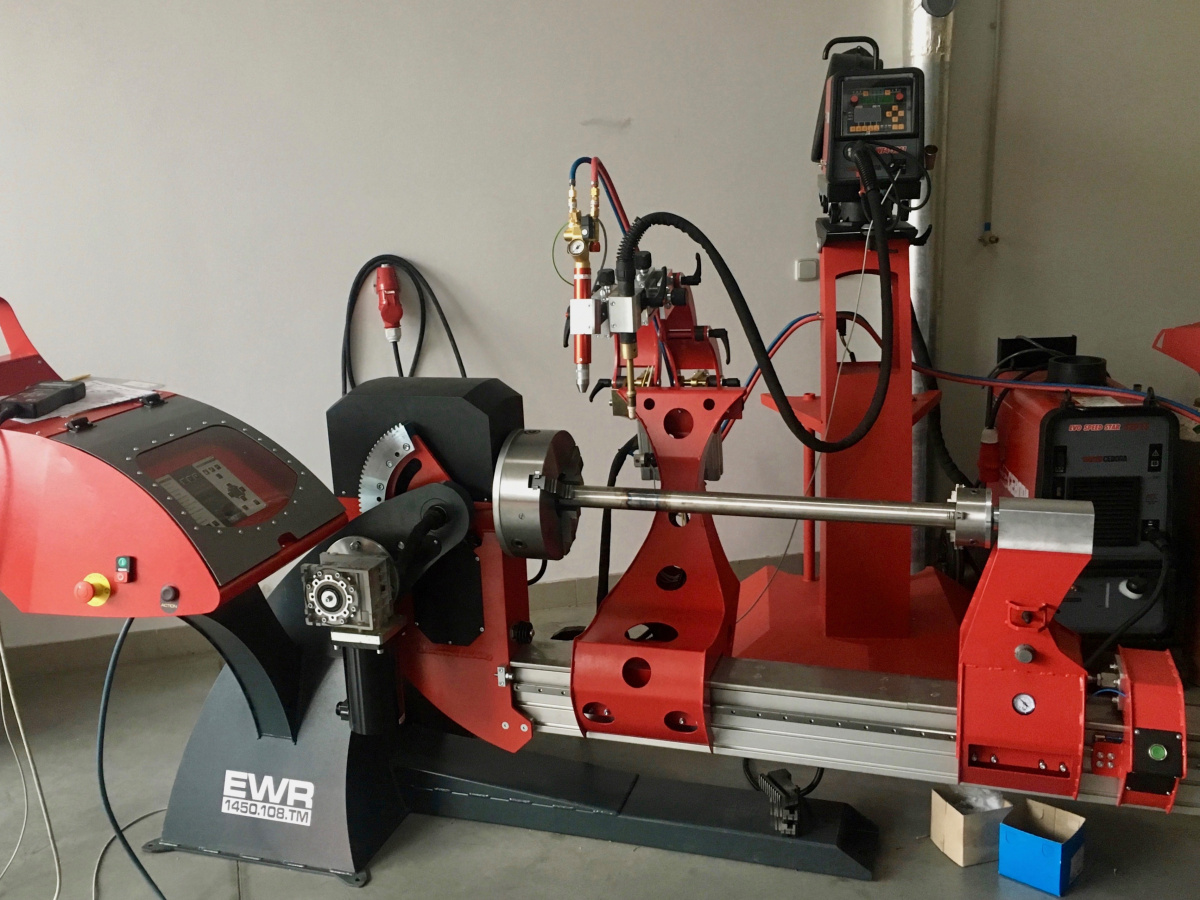

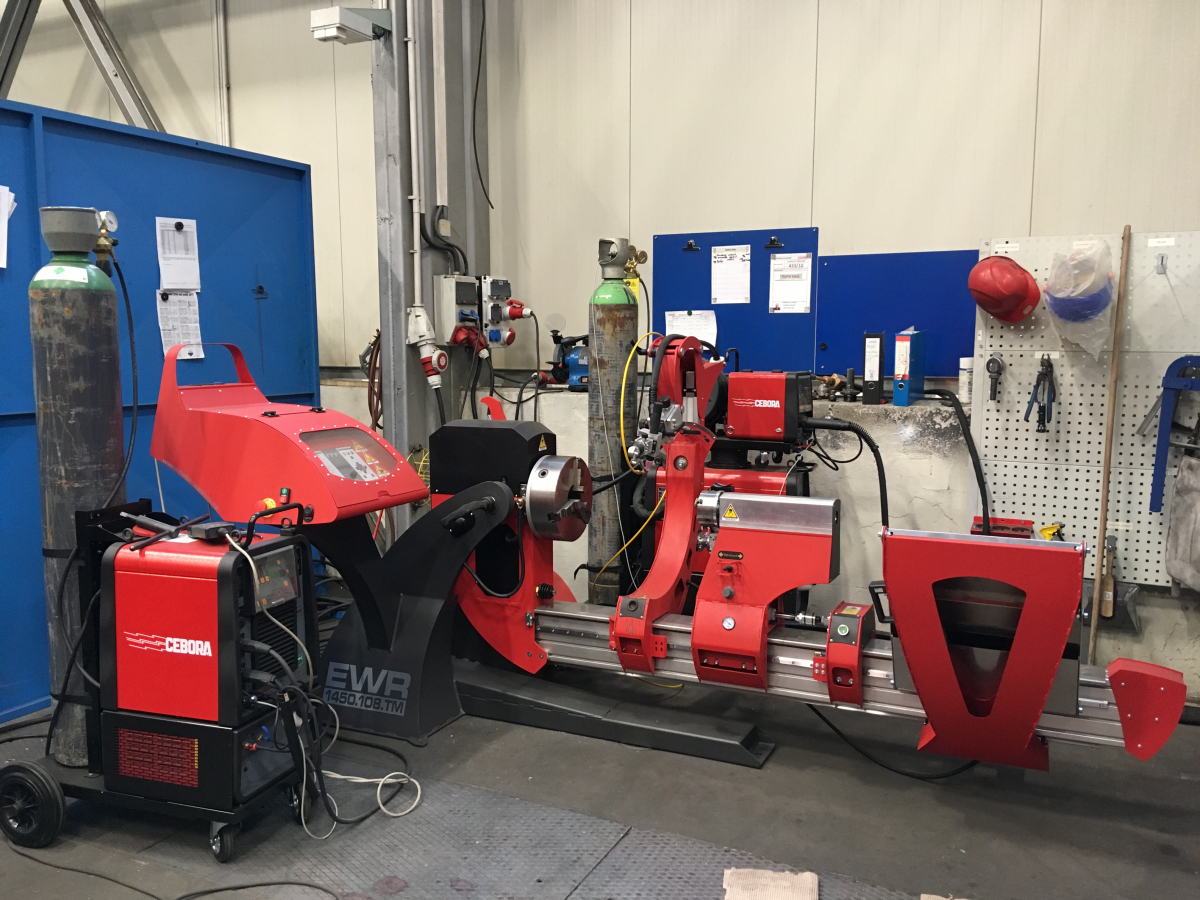

  • EWR HUNTER 1050.108 to uniwersalny automat spawalniczy o maksymalnej średnicy toczenia 650 mm i maksymalnym udźwigu 270 kg. Wymiar pomiędzy kołnierzami wrzeciona wynosi 1050 mm.

  • Maszyna jest dostarczany w trzech wersjach produkcyjnych - Mk.IMk.II, albo Mk.III. Zakres obrotów wrzeciona wersji Mk.I jest położony wyżej dla lżejszych produktów o mniejszej średnicy, kiedy się oczekuje obrót wyższą prędkością, do dyspozycji jest mniejszy moment obrotowy. Wersja Mk.II posiada uniwersalny zakres obrotów wrzeciona z średnim momentem obrotowym dostosowanym do uniwersalnych wyrobów spawanych o wymiarach standardowych. Zakres obrotów wersji Mk.III jest położony nisko, do dyspozycji jest duży moment obrotowy do obracania większych wyrobów o dużych średnicach. Masa wyrobów zbliżona do maksymalnego dozwolonego obciążenia maszyny. Wybór wersji produkcyjnej jest zależny od oczekującej użycia eksploatacyjnego.

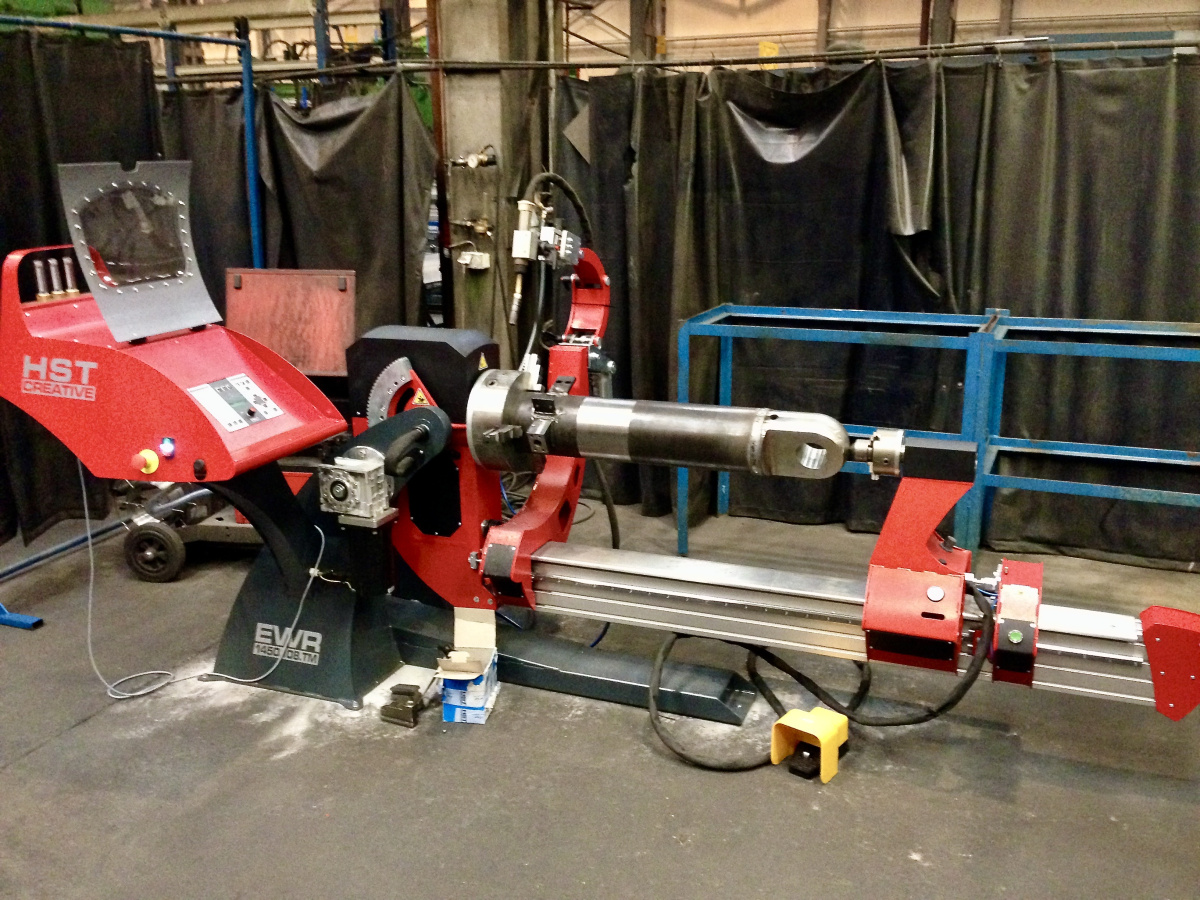

  • Mechaniczna konstrukcja przestrzenna niesie ze sobą masywny blok centralny, z którym zintegrowane jest główne wrzeciono. Blok centralny podtrzymuje główną belkę torów liniowych niosących konik podporowy i ramię palnika spawalniczego. Zestaw bloku centralnego i belki głównej można pochylać, nawet jako sterowana T w zakresie 0 - 90° z wyraźną zaletą do spawania w pozycjach.

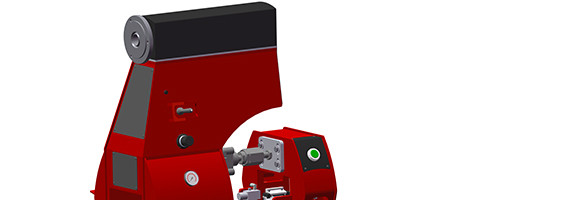

  • Konik można wyposażyć w napęd. Napęd wrzeciona głównego i konika jest rozwiązany bezluzowo. Siłownik krokowy poprzez przekładnię planetarną i napęd pasowy napędza wrzeciono. Wrzeciono podstawowe posiada kołnierz do montażu uchwytu uniwersalnego o średnicy 315 mm i wrzeciono konika o średnicy 125 mm.

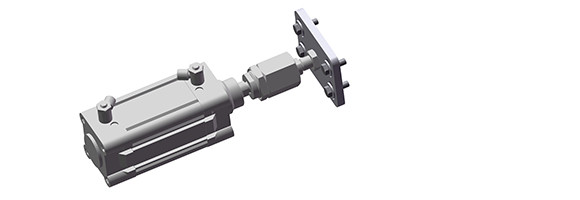

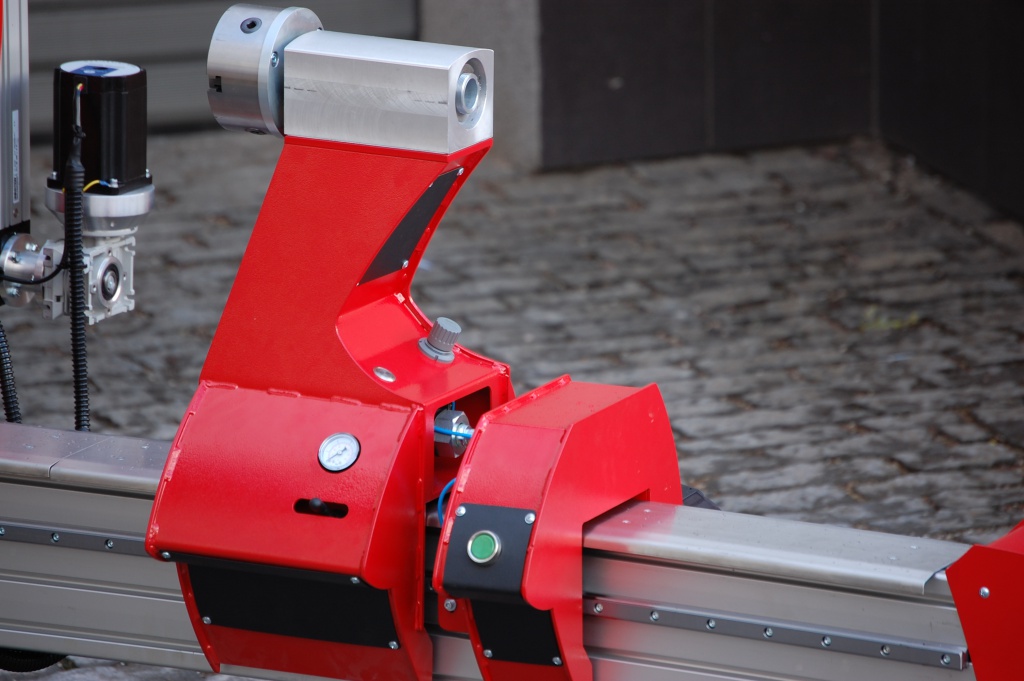

  • Docisk konika jest zaprojektowany jako liniowy z segmentem blokującym i roboczym siłownikiem pneumatycznym 63 mm, ze standardowym skokiem 50 mm (skok można zwiększyć na zamówienie).

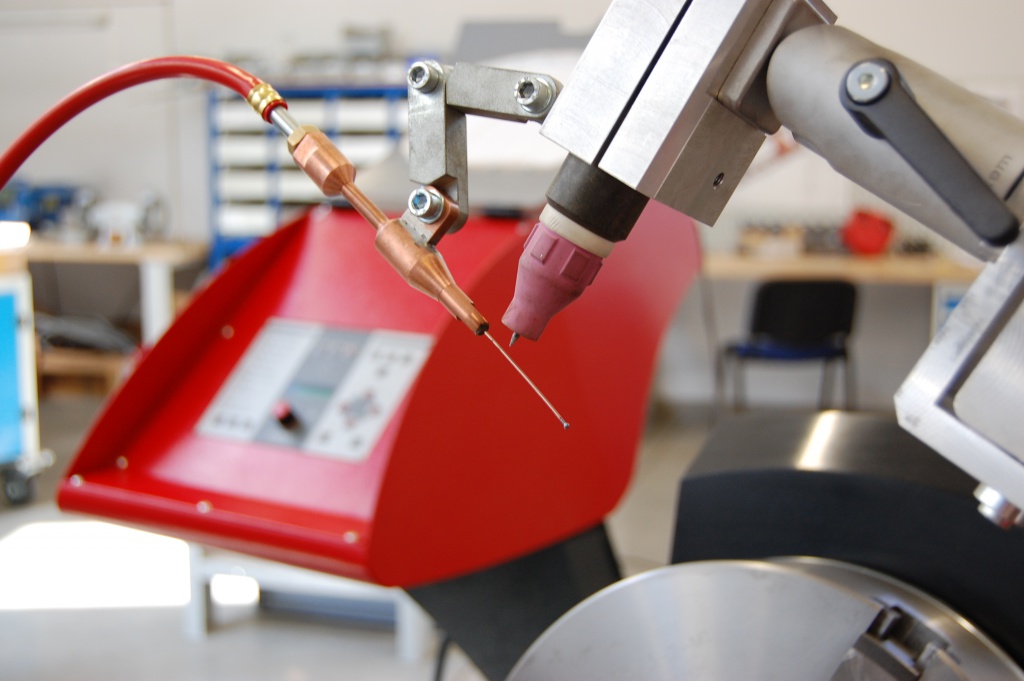

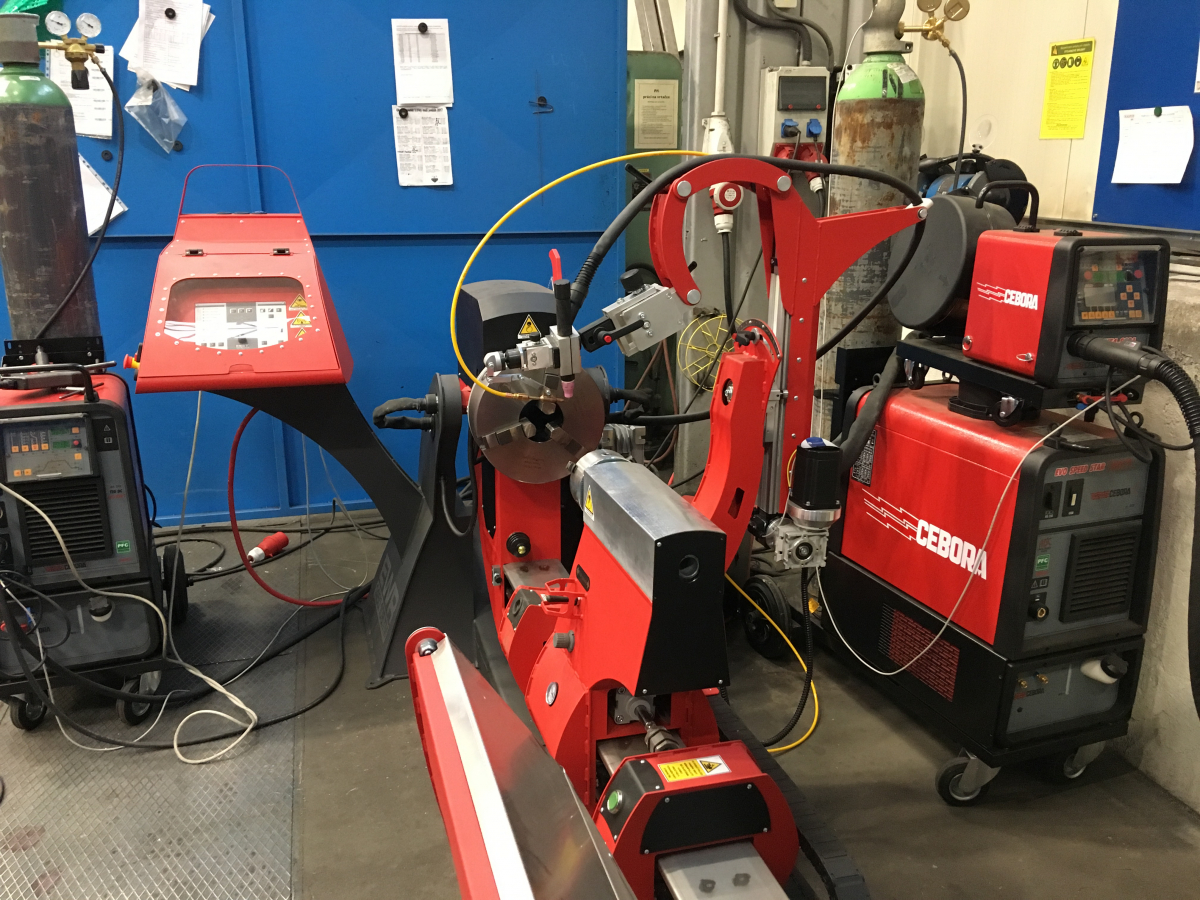

  • Głowica palnika posiada serwo napęd i jest cyfrowo sterowana w osi X. Głowica jest dostarczana w wersji dla jednej technologii spawania, kiedy można urządzenie wyposażyć o 1 technologie spawania na dwóch osobnych Głowicach palnika. Ramię palnika ma napęd pneumatyczny i cztery stopnie swobody, albo może być wyposażone jednostką elektryczną jako numerycznie sterowana Z. Na końcu ramienia znajduje się precyzyjny suport pozycji palnika z ustawieniem +/- 15 mm i możliwością obrotu o 90° i usztywnieniem pozycji. Uchwyt palnika może być wykonany do palnika MIG, TIG albo PLASMA.

  • Ramię palnika można wyposażyć w specjalny system monitorowania palnika z czujnikiem elektromagnetycznym. System ten jest przeznaczony do automatycznego określania wysokości palnika nad spawanym materiałem (produktem) podczas procesu spawania. Dla tej funkcjonalności konieczne jest wyposażenie urządzenia w napędzany silnikiem podnoszenie ramienia palnika – sterowana programowo Z.

  • Automat jest możliwe do-wyposażyć Podajnikiem zimnego drutu HST CREATIVE CW 03. Podajnik jest w pełni sterowany Systemem sterowania automatu i dostarcza maksymalne możliwości ustawienia parametrów podawania włącznie ruchu wstecznego drutu.

  • Znacznym ułatwieniem dla operatora może być wyposażenie maszyny w specjalny cyfrowy pilot “Mighty Controller”, który zwiększa elastyczność i zmienność podstawowej maszyny.

  • Automat jest sterowany wyjątkowym systemem sterowania RCS 06, który zapewnia wszystkie możliwe funkcje do spawania obwodowego włącznie przyśpieszania i zwalniania ruchu obrotowego, podstawowe funkcje spawania wzdłużnego, sterowania źródła prądu z oddzielnym programowaniem i funkcje wyższe regulacji mocy spawania. Możliwość układania programów i ich kompilacji podkreślają dojrzałość systemu sterowania.













Możliwości urządzenia pod względem rodzaju spawu i technologii

  Spawanie obwodowe z jednym, albo dwoma jednakimi palnikami. Więcej palników = zmiana.

  Spawanie wzdłużne i oscylacja ze sterowaną osią X.

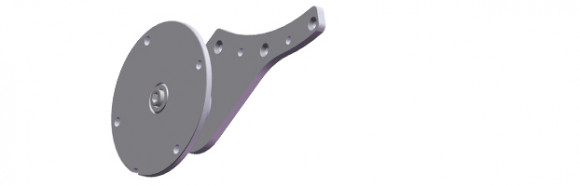

√  Elewacja konika 0 - 90°, wykonywanie spawów pachwinowych i pozycjowych.

  Sterowanie źródła za pomocą cyfrowego protokołu Open-can, lub analogowo.

  Podawanie zimnego drutu do spawu (TIG, PLASMA).

  Ochrona Grani zaworem sterowanym (maks. 2 drogi).

  Napawanie po linii śruby z możliwością sterowanego podgrzewania.

X  Napawanie po spirali z interpolacja rotacji i suwu palnika.

X  Oscylacja po łuku.

X  Wyposażenie w więcej różnych technologii spawania.

Zalety podstawowe

System sterowania RCS 06 zaprojektowany specjalnie do zadań spawalniczych z wysoce funkcjonalnym sprzętem.

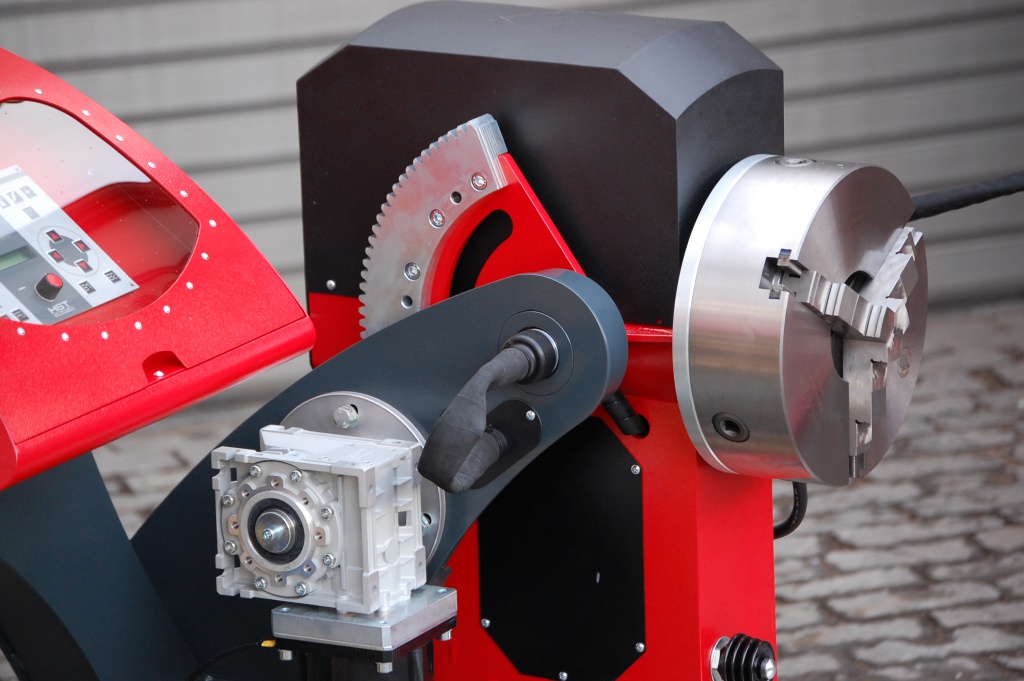

√  Bezluzowa koncepcja napędu w składzie: Silnik krokowy> Przekładnia planetarna> Przekładnia z paskiem zębatym> Wrzeciono.

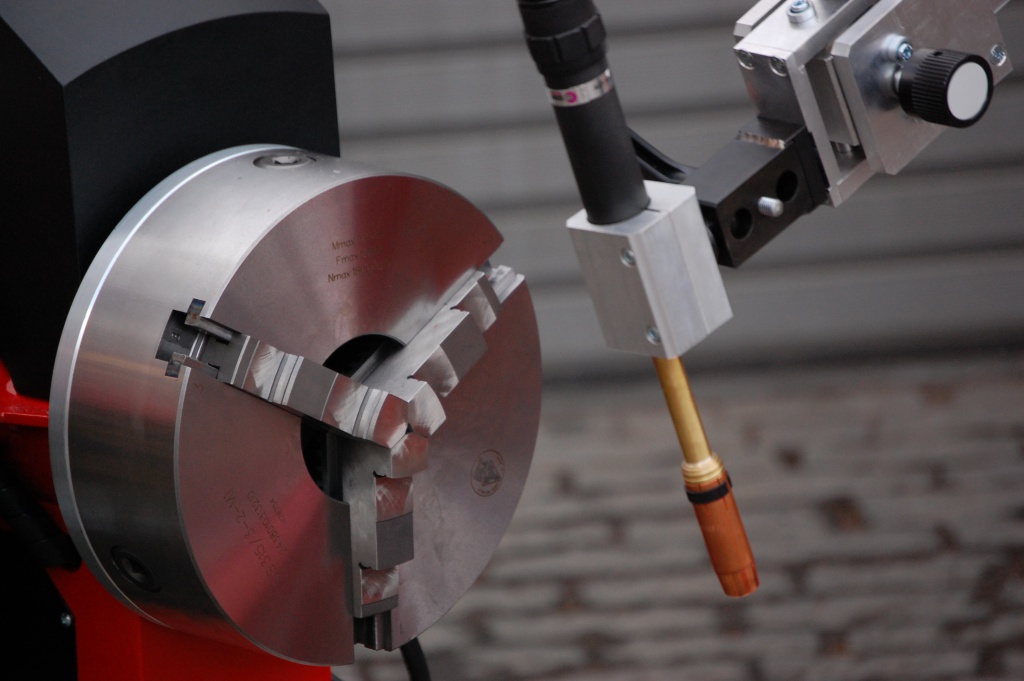

√  Wrzeciona przelotowe ze znormalizowanym kołnierzem do podłączenia standardowego uchwytu uniwersalnego.

√  Docisk konika w osi wzdłużnej realizowany siłownikiem pneumatycznym, ruch po precyzyjnej prowadnicy liniowej.

√  Wyrafinowane ramię palnika z wieloma stopniami swobody zapewniające dużą zmienność przy spawaniu wewnętrznym i zewnętrznym.

Trwała konstrukcja z ochroną wrażliwych części, przenoszenie prądu spawania przez profesjonalne frezowane podłączenie obrotowe (kolektor) CuCrZr.



MOCE ROBOCZE

WARTOŚĆ

Maksymalna nośnoć statyczna

270,0 kg

Moment obrotowy na wałku wrzeciona głównego (Mk.I / Mk.II / Mk.III)

181,2 / 362,0 / 604,0 Nm

Luz kątowy na wałku wrzeciona głównego statyczny (bez obciążeń sprężystych)

-

Moment obrotowy na wałku wrzeciona konika (napęd jest zsynchronizowany z wrzecionem głównym)(Mk.I / Mk.II / Mk.III) *

181,2 / 362,0 / 604,0 Nm

Luz kątowy na wałku wrzeciona konika statyczny (bez obciążeń sprężystych)

-

Moment obrotowy na wałku elewacji całego ramienia (oś T) *

7862,4

Zakres prędkości obrotów (Mk.I / Mk.II / Mk.III)

0 - 11,1 / 0 - 5,6 / 0 - 3,3 obr/min

Siła docisku konika w kierunku wrzeciona głównego

-

Obciążenie robocze **

24/7

WYMIARY ROBOCZE

WARTOŚĆ

Maksymalna średnica otaczania 650,0 mm

Wymiar między kołnierzami wrzecion (maks. długość produktu)

1050,0 mm

Przelotowy otwór w wrzecionie głównym

108,0 mm

Średnica kołnierza wrzeciona głównego - tym samym zalecana średnica uchwytu uniwersalnego

315,0 mm

Przelotowy otwór w wrzecionie konika

28,0 mm

Średnica kołnierza wrzeciona konika - tym samym zalecana średnica uchwytu uniwersalnego

125,0 mm
Skok siłownika pneumatycznego docisku konika (na zamówienie można więcej) 50,0 mm
OSIE RUCHOWE WARTOŚĆ

Obrót wrzeciona głównego

Programowo sterowana oś

Obrót wrzeciona konika (z synchronizowane z wrzecionem głównym) *

Programowo sterowana oś

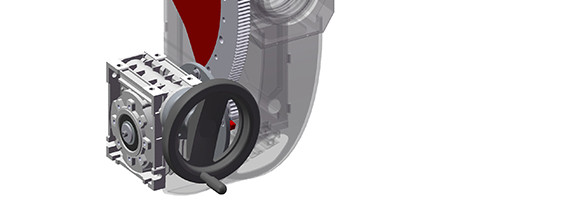

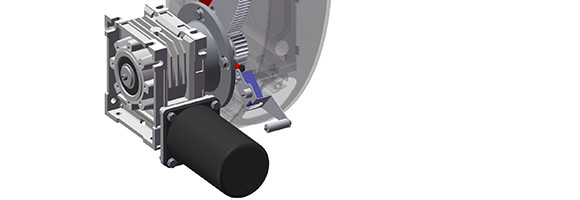

Elewacja wrzeciona konika (oś T) *

0 - 90°, progr. lub ręcznie sterowana oś

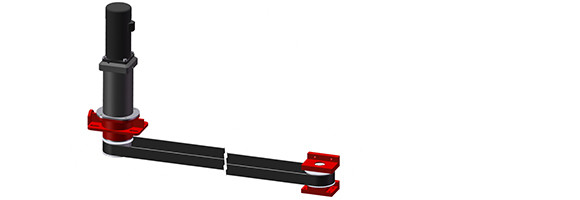

Wzdłużny ruch ramienia palnika (oś X) *

Pełny zakresprogram. sterowna oś

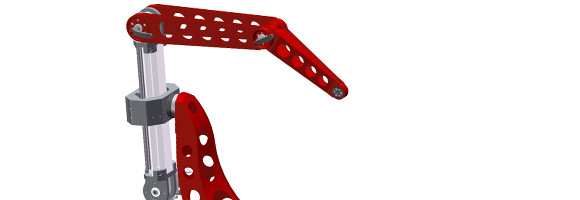

Podnoszenie palnika (oś Z) *

+/- 150,0 mm silnikowo, albo pneumatycznie

Przechylanie ramienia palnika

 +/- 45°ręczna oś

Ustawienie podstawowej pozycji ramienia (3 przeguby)

Pełny zakresręczna oś

Precyzyjne ustawienie pozycji palnika

 +/- 15,0 mmręczna oś

Precyzyjne ustawienie pozycji podawania drutu *

+/- 5,0 mm, ręczna oś

TECHNOLOGIA SPAWANIA I STEROWANIA

 WARTOŚĆ

Odpowiednie metody spawania

TIG, Plasma Weld, Laser

Wrzecionem przenoszony prąd DC

450A

Wrzecionem przenoszony prąd AC

350A

Podłączenie urządzenia spawalniczego do systemu START/STOP

Tak

Podłączenie urządzenia spawalniczego do systemu logiką UP/DOWN

Tak

Automatyczne śledzenie wysokości palnika osią Z - sensor eletromagnetyczny (MIG/MAG, TIG) *

Tak

Podłączenie sprzętu spawalniczego przez interfejs cyfrowy CanOpen (CEBORA, LORCH) *

Tak

Programowo sterowanie podawanie drutu (0,6 / 0,8 / 1,0 / 1,2 / 1,6 mm)(Fe / CrNi / CrMo / Flux / Al / Cu) *

Tak

Zdalne sterowanie *

Tak

ENERGIE, MEDIA A ŚRODOWISKO

 WARTOŚĆ

Podłączenie z sieci

3x400V/N/PE/50Hz

Sprężone powietrze (suche, czyste)

0,5 - 0,7 MPa

Gaz ochronny do spawania

droga niezależna

Gaz ochronny dla ochrony grani *

drogi niezależne
Charakterystyka umieszczenia na pozycji roboczej

Swobodnie stojący, konieczność zakotwiczyć

Stopień ochrony IP 51 C
Moc instalacyjna *** -

WYMIARY

WARTOŚĆ

Wysokość

1450 mm

Szerokość

1700 mm

Długość

2674 mm
Masa *** 450 kg



* Pozycja jest wybierana, albo istnieje więcej możliwości, które się wzajemnie różnią funkcją. Informacje są płatne dla najlepszego wyposażenia.

** 8/5 = obciążenie w jednej zmianie /// 16/6 = przemysłowe obciążenie /// 24/7 = obciążenie ciągłe.

*** Informacje nie można podać dokładnie, dlatego że są zależne na konkretnej konfiguracji. Podana jest maksymalna wartość efektywna.



...Dane techniczne mogą ulec zmianie bez wcześniejszego powiadomienia.



...Podane tutaj informacjeopisują system sterowania RCS 06 jako całość z wszystkimi jego możliwościami, które nie muszą być dostępne dla każdego urządzenia i to w zależności od możliwości technologicznych. Jest to zależne na konkretnej konfiguracji urządzenia. Zawsze jest potrzebne zaznajomić się z urządzeniem, jeśli jego możliwości technologiczne ze względem na wybraną konfigurację wspierają wszystkie niżej opisane funkcje. Dane stanowią przegląd możliwości systemu sterowania, a nie maszyny i nie mają na celu szczegółowego wyjaśniania poszczególnych elementów. Wynika to głównie z trudności w zrozumieniu niektórych bardziej złożonych funkcji lub wyposażenia. Po szczegółowe informacje prosimy zwracać się do działu technicznego HST CREATIVE, albo działu sprzedaży.












System sterowania RCS 06



Dane robocze



Wybór podstawowy

- Wybór procesu (spawanie rotacyjne - obwodowe, spawanie wzdłużne, linia śrubowa).

- Wybór średnicy produktu (średnica spawu w mm).

- Dobór odpowiedniego źródła prądu do konkretnej głowicy palnika.



Osie…obrotu

- Kierunek obrotu w prawo, w lewo.

Opóźnienie obrotu przed spawaniem. Czas (w sekundach) po wysłaniu przez źródło prądu potwierdzenia zajarzenia stabilnego łuku.

- Przyśpieszenie początkowe (kąt i wartość).

- Kąt obrotu (maksymalnie 720°, dokładność 0,1°).

- Przyśpieszenie w trakcie ruchu (kąt i wartość).

Opóźnienie ruchu na końcu obrotu w celu precyzyjnego tworzenia sekwencji zamykania i bezbłędnego łączenia początku i końca spoiny podczas spawania obrotowego (kąt i wartość).

- Punkt Zero. Funkcja dokładnego powrotu do punktu wyjściowego (wybór najkrótszą drogą, albo wstecz po całej trajektorii).

- Punktowanie. Automatyczne obliczanie kąta na podstawie wyboru (ilość punktów).



Osie…ruchowe

- W trybie spawania rotacyjnego – ustawienie wzdłużnej pozycji spawania na osi X i zachowania się podczas roboczego trybu pracy.

- W trybie spawania wzdłużnego – ustawienie pozycji rozpoczęcia spawania, opóźnienie ruchu po rozpoczęciu spawania, całkowita długość spawania, sekwencje zakończeniowe, zachowanie podczas roboczego trybu a również pozycja radialna spawu na osi rotacji.

- Kąt wychylenia wrzeciona konika 0 - 90°. Płynny ruch za pomocą precyzyjnego napędu wychylenia konika, albo logiczność funkcji w przypadku, kiedy urządzenie jest osadzone konikiem z podniesieniem sterowanym pneumatycznie.



Osie…Palnika

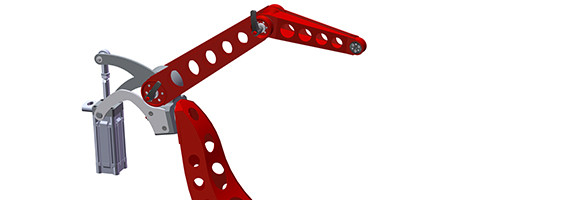

- Wysokość spawania ustawiona poprzez el. oś podnoszenia Z, lub pneumatyczne podnoszenie palnika.

- Pozycja palnika ustawiona za pomocą dalszych sterowanych osi ramienia palnika (osie Z, K).



Oscylacja

- Opóźnienie rozpoczęcia oscylacji po tym, jak spawarka odeśle sygnał potwierdzenia o stabilnym łuku (sek).

- Frekwencja ruchu oscylacyjnego (w Hz).

- Wychylenie w prawo i w lewo (w milimetrach dla każdej strony osobno, z dokładnością 0,1 mm).

- Opóźnienie w prawo, w lewo i opóźnienie środkowe (ustawia przerwę oscylacji, ustawienie  w sek.).



Podajnik drutu (wyposażenie opcjonalne CW 03 albo CW 09)

- Opóźnienie rozpoczęcia podawania po tym, jak spawarka odeśle sygnał potwierdzenia o stabilnym łuku (sek).

- Frekwencja podawania. Ustawia frekwencję zmian w prędkości podawania drutu (w Hz).

- Górna prędkość podawania, dolna prędkość podawania. Osobno ustawia pojedyncze prędkości podawania (0 - 10 m/min).

- Ustawienie stosunku pomiędzy górną i dolną prędkością podawania (w procentach).

- Powrót drutu. Zmienia orientację podawania drutu w kierunku ustawienia dolnej prędkości (drut stapia się stopniowo z wszystkimi zaletami wypływającymi z tej metody podawania drutu).

- Zaciągnięcie drutu pod koniec spawania w celu zapobieżenia utlenianiu szczątkowemu drutu (w mm).



Sterowanie źródła prądu

- Sterowanie źródłem spawania w zależności od wybranego systemu. Pełna kontrola cyfrowa poprzez interfejs MASTER HST CREATIVE OpenCan. Lub proste sterowanie analogowe za pomocą elementu analogowego REL02.

- Kąt włączania źródła prądu (0 - 720°) i kąt wyłączenia źródła prądu (maks. 720°).



Gaz ochronny

- Wypływ gazu ochronnego do palnika przed i po spawaniu dla źródła prądu numer 1 i źródła prądu numer 2.

- Wypływ gazu formującego Grań.

















Ostatnie urządzenia

- Ustawienie cyfrowego zdalnego sterownika "Mighty Controler”.

- Sterowanie systemu kamerowego HST CREATIVE NICK 03 (ustawienie pozycji i parametrów obserwacji).

- Precyzyjne sterowanie pozycji spawania za pomocą elektromagnetycznego czujnika dotykowego.

- System skanowania danych spawalniczych i oceny jakości spawania.

- Podłączenie innych systemów zewnętrznych.



Programy – Memory Boxy

- Urządzenie posiada pamięci do ułożenia własnych ustawień  całego cyklu pracy. Z programami można przeprowadzać takie czynności jak zadanie nazwy, kopiowanie, przesuwanie (wolnych miejsc do wkładania programów jest 199).



Kompilacje programów

- Programy ułożone w Memory Boxach można dowolnie kombinować tworząc szereg funkcji, które mogą stwarzać złożony cykl pracy. Przykład spawania (w pełni automatyczny cykl z kontrolą wizualną podczas każdej zmiany programu – funkcja BREAK).



Program 1 -  Podstawowa warstwa spawu wykonana metodą TIG bez ruchu wahadłowego z prędkością ruchu postępowego palnika 45 cm/min bez podawania dodatkowego drutu, wydajność spawania 72.

Program 2 – Warstwa numer 2 wykonana metodą TIG z ruchem wahadłowym palnika i podawaniem zimnego drutu, prędkość ruchu postępowego palnika 65 cm/min, wydajność spawania 160 A.

Program 3 – Warstwa numer 3 wykonana metodą MAG PULSE z ruchem wahadłowym palnika, prędkość ruchu postępowego palnika 72 cm/min, wydajność spawania 235 A.



Szybki wybór

- Wybieranie między spawaniem ręcznym albo automatycznym za pomocą nacisku na jeden przycisk.

- Funkcja No Weld do testowania ustawień bez spawania.

- Przycisk “ Triangulation“. Specjalny przycisk, który służy do układania aktualnych ustawień wszystkich sterowanych osi urządzenia na podstawie kontroli wizualnej przez pracowników obsługi urządzenia. Urządzenie zapisze wizualne dane wstępne jako współrzędne sterowanych osi.



Funkcje bezpośrednie

- Przycisk testu gazów ochronnych (po naciśnięciu otworzy wszystkie zawory gazowe).

- Przycisk ręcznego przychylenia palnika spawalniczego.

- Przycisk ręcznego włączenia elementów pneumatycznych (na przykład docisk konika).






Elementy spawane



- Urządzenie to uniwersalna i zaawansowana jednostka produkcyjna nadająca się do spawania dowolnych wyrobów przemysłowych w ramach gabarytu urządzenia. Umożliwia wykonywanie rotacyjnych spoin obwodowych, spoin kątowych w pozycji PA/PB a także pełnowartościowych spoin wzdłużnych.

- Typowym wykorzystaniem urządzenia jest produkcja zbiorników i zbiorników ciśnieniowych z wszelkiego rodzaju materiałów i  wszystkimi metodami spawania łukowego z wyjątkiem metody SAW. Urządzenie dzięki wysokiej dokładności umożliwia spawanie części maszyn, kołnierzy, wałów, wymienników ciepła, ścian sitowych.

- Urządzenie jest w stanie pracować w trybie napawania po linii śrubowej jak na powierzchni walca, tak na powierzchni płyty przechylonej o 90° ( oczywiście z interpolacyjną zmianą prędkości rotacji wrzeciona w zależności na średnicy w danym momencie). Specjalny software umożliwia spawanie pojedynczych warstw napawania (wykorzystuje sterowaną oś podnoszenia palnika).



Propozycje



- Doskonałym dodatkiem jest perfekcyjny układ zdalnego sterowania “Mighty Controler”. Jest to swobodnie programowalny układ umożliwiający sterowanie wszystkimi potrzebnymi funkcjami maszyny spawalniczej wprost podczas procesu spawania.

- System sterowania urządzenia jest na tyle udoskonalony, że oferuje informacje on-line o aktualnych obrotach i aktualnej prędkości ruchu postępowego spawania.

- Kompilacje programów oferują doskonałe możliwości całkowicie zautomatyzowanej produkcji składającej się z dużej ilości różnego rodzaju spoin.

- Wersja z dwiema palnikami nie ogranicza użytkownika przy produkcji technologicznie skomplikowanych wyrobów.

- Wychylany konik poszerza możliwości wykorzystania urządzenia o spawanie w pozycji pochylonej pod kątami w zakresie 0-90°.

- Cyfrowe podajniki zimnego drutu umożliwiają precyzyjne spawanie z wysoką dokładnością a zarazem podają informacje o ilości drutu dostarczonego do miejsca spawu.



Urządzenie ze standardowym wyposażeniem

C, D, E

Uniwersalny automat spawalniczy 1050.108

Podstawowe urządzenie przygotowane do dokładnej konfiguracji

(( 1 )) Wybór wariant konika w wersji napędzanej lub nienapędzanej
(( 2 )) Wybór ramienia palnika spawalniczego i funkcji przyrządów do mocowania palnika
(( 3 )) Wybór akcesoriów technologicznych i ulepszeń
(( 4 )) Wybór źródeł prądu i pozostałego o-przyrządzenia

Podstawowe wyposażenie opcjonalne

1.1

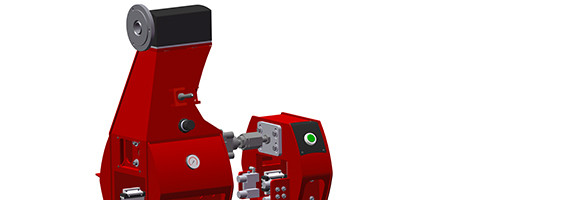

Konik bez napędu (kołnierz/otwór 125/28)

Kompletny konik bez napędu z swobodnie obracającym się wrzecionem (kołnierz 125 mm, otwór 28 mm)

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (zsynchronizowany)
(( Kombinacja )) Wybór tej pozycji wyklucza wybranie pozycji (zsynchronizowany)
(( Możliwości )) Istnieje możliwość zmiany skoku siłownika pneum. i jego siły, na zamówienie
(( Stan )) Montowany bezpośrednio podczas produkcji

1.2

Konik zsynchronizowany z wrzecionem głównym w wersji Mk.I

Konik kompletny z wrzecionem napędzanym synchronicznie z głównym (kołnierz 125 mm, otwór 28 mm)

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (bez napędu)
(( Kombinacja )) Wybór tej pozycji wyklucza wybranie pozycji (bez napędu)
(( Możliwości )) Istnieje możliwość zmiany skoku siłownika pneum. i jego siły, na zamówienie
(( Stan )) Montowany bezpośrednio podczas produkcji

1.3

Konik zsynchronizowany z wrzecionem głównym w wersji Mk.II

Konik kompletny z wrzecionem napędzanym synchronicznie z głównym (kołnierz 125 mm, otwór 28 mm)

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (bez napędu)
(( Kombinacja )) Wybór tej pozycji wyklucza wybranie pozycji (bez napędu)
(( Możliwości )) Istnieje możliwość zmiany skoku siłownika pneum. i jego siły, na zamówienie
(( Stan )) Montowany bezpośrednio podczas produkcji

1.4

Konik zsynchronizowany z wrzecionem głównym w wersji Mk.III

Konik kompletny z wrzecionem napędzanym synchronicznie z głównym (kołnierz 125 mm, otwór 28 mm)

(( √ )) Pozycja jest niezbędna do przewidywalnej funkcji urządzenia, MA ALTERNATYWĘ (bez napędu)
(( Kombinacja )) Wybór tej pozycji wyklucza wybranie pozycji (bez napędu)
(( Możliwości )) Istnieje możliwość zmiany skoku siłownika pneum. i jego siły, na zamówienie
(( Stan )) Montowany bezpośrednio podczas produkcji

2

Skok konika. Standard 50 mm, większy obniża długość roboczą.

Określa długość w milimetrach skoku siłownika pneumatycznego

(( √ )) Standardowy skok to 50 mm, większy zmniejsza długość roboczą, BEZ ALTERNATYWY
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Montowany bezpośrednio podczas produkcji

3.1

Zestaw do usztywnienia belki głównej w dowolnej pozycji 0-90°

Akcesorium służące jako stałe zamocowanie belki środkowej w określonej pozycji, bez możliwości podniesienia

(( √ )) Element do mocowania belki środkowej, gdy podniesienie nie jest wymagane, MA ALTERNATYWĘ (3.2, 3.3)
(( Kombinacja )) Wybranie tej pozycji wyklucza wybór pozycji (3.2, 3.3)
(( Możliwości )) Możesz określić kąt w zakresie 0 - 90 °, pod którym zostanie ustalona belka środkowa
(( Stan )) Montowany bezpośrednio podczas produkcji

3.2

Zestaw ręcznej elewacji belki głównej przekładnią - ręczna OŚ

Sprzęt do podniesienia belki sterowanej za pomocą korbki, przekładni i kół zębatych

(( √ )) Podstawowy typ podniesienia belki centralnej jako niesterowanej osi ręcznej, MA ALTERNATYWNOŚĆ (3.1, 3.3)
(( Kombinacja )) Wybranie tej pozycji wyklucza wybór pozycji (3.1, 3.3)
(( Możliwości )) Dowolny kąt elewacji w zakresie 0 - 90 ° można ustawić ręcznie za pomocą korbki
(( Stan )) Montowany bezpośrednio podczas produkcji

3.3

Zestaw napędzanej elewacji belki głównej przekładnią - cyfrowo sterowana OŚ T

Sprzęt zmotoryzowanego podnoszenia belki centralnej jako element układu sterowania - oś sterowana T

(( √ )) Zaawansowany system podnoszenia belki centralnej jako kontrolowanej osi T, MA ALTERNATYWĘ (3.1, 3.2)
(( Kombinacja )) Wybranie tej pozycji wyklucza wybór pozycji (3.1, 3.2)
(( Możliwości )) Podnoszenie jest w pełni zmotoryzowane, regulacja położenia przez system sterowania w zakresie 0 - 90°
(( Stan )) Montowany bezpośrednio podczas produkcji

4

Zestaw cyfrowo sterowanej OSI X - wzdłużny napęd głowicy palnika

Wyposażenie suportu głowicy palnika we własny serwo napęd do ruchu wzdłużnego głowicy palnika - sterowana OŚ X

(( √ )) Pozycja jest opcjonalna, aby zwiększyć zmienność maszyny podczas ustawiania pozycji palnika, BEZ ALTERNATYWY
(( Kombinacja )) Można uzupełnić funkcjami SW do spawania, spawania liniowego lub oscylacji palnika (14.1, 14.2)
(( Możliwości )) Jeśli ta pozycja nie jest zaznaczona, maszyna jest wyposażona w ręcznie przesuwaną podporę z hamulcem
(( Stan )) Montowany bezpośrednio podczas produkcji

5.1

5.1

6.1

ARM 2 SLIDE

Głowica palnika +/- 15 mm osie X/Z. Obrót wzdłużny z blokowaniem po 30°. Wychylenie po 15°

(( √ )) Pozycja jest niezbędna do pożądanej funkcji urządzenia, MA ALTERNATYWĘ (ARM 1 JOINT HOLDER)
(( Kombinacja )) Ten element trzeba do-wyposażyć o pozycję (ARM 2 TILT TORCH HOLDER)
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

6.2

ARM 2 ROTO SLIDE głowica mech. +/- 15 mm, (osie X/Z/T/R/J)

Głowica palnika z dokładnym ustawieniem +/- 15 mm OSIE X i Z. Obrót z blokowaniem po 30° i obrotem o 90° na oboje strony

(( √ )) Pozycja jest niezbędna do pożądanej funkcji urządzenia, MA ALTERNATYWĘ (ARM 1 JOINT HOLDER)
(( Kombinacja )) Ten element trzeba do-wyposażyć o pozycję (ARM 2 TILT TORCH HOLDER)
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

6.3

ARM 2 TILT TORCH HOLDER

Uchwyt maszynowego MIG, lub TIG palnika z funkcją elewacji w 7 blokowanych pozycjach (stopniach)

(( √ )) Pozycja jest niezbędna do pożądanej funkcji urządzenia, Nie ma alternatywy
(( Kombinacja )) Na ten element, w przypadku instalacji Podawania zimnego drutu montuje ARM 2 SLIDE MICRO
(( Możliwości )) Wybór średnicy palnika, który jest zamocowany w elemencie, standard jest 34 mm. Zawsze chodzi o palnika prosty
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

6.4

ARM 2 TILT TORCH HOLDER + TIG HEIGHT SENZOR

Uchwyt do palnika maszynowego TIG z czujnikiem elektromagnetycznym do sterowania wysokością palnika nad elementem spawanym

(( √ )) Może być używany tylko w połączeniu z elektrycznym skokiem palnika - sterowana oś Z, MA ALTERNATYWĘ
( Kombinacja )) W przypadku instalacji Podajnika zimnego drutu należy tutaj zamontować ARM 2 SLIDEMICRO
(( Możliwości )) Wybór średnicy palnika, który jest w element zamocowany. Standard jest 34 mm. Zawsze musi chodzić o palnik prosty
(( stan )) Montowany bezpośrednio podczas produkcji

6.5

ARM 2 TILT TORCH HOLDER + MIG HEIGHT SENZOR

Uchwyt do palnika maszynowego MIG z czujnikiem elektromagnetycznym do sterowania wysokością palnika nad elementem spawanym

(( √ )) Może być używany tylko w połączeniu z elektrycznym skokiem palnika - sterowana oś Z, MA ALTERNATYWĘ
( Kombinacja )) W przypadku instalacji Podajnika zimnego drutu należy tutaj zamontować ARM 2 SLIDEMICRO
(( Możliwości )) Wybór średnicy palnika, który jest w element zamocowany. Standard jest 34 mm. Zawsze musi chodzić o palnik prosty
(( Stan )) Montowany bezpośrednio podczas produkcji

7.1

Cyfrowy podajnik zimnego drutu CW 03 (w tym elektronika i złącza)

Podajnik dodatkowego drutu 1,2 i 1,6 mm do spawania metodą TIG lub WELD PLASMA

(( √ )) Pozycja rozszerza funkcjonalność urządzenia wpływając na technologię spawania, Nie ma alternatywy
(( Kombinacja )) Do prawidłowego działania konieczne jest wybranie pozycji ARM 2 SLIDEMICRO
(( Możliwości )) W przypadku montażu na urządzeniach bez konsoli wskazane jest wybranie jednego z nośników podajnika CW 03
(( Stan )) Montowany bezpośrednio podczas produkcji

7.2

Ustawny Nośnik podajnika drutu CW 03, mobilny

Mobilny wózek do ustawienia podajnika CW 03, wysokość 880 mm, pochylenie platformy +/- 15°

(( √ )) Pozycja ułatwia eksploatację podajnika CW 03, NIE MA ALTERNATYWY
(( Kombinacja )) S podajnikiem CW 03
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

7.3

ARM 2 SLIDEMICRO. Podawanie komplet CW +/- 5mm (osie X/Z)

Element końcowy podawania zimnego drutu z możliwością delikatnym ustawieniem +/- 5 mm z dyszą chłodzoną

(( √ )) Precyzyjnie wykonany zestaw doprowadza drut wprost do spawu, Nie ma alternatywy
(( Kombinacja )) Montuje się na ARM 2 TILT TORCH HOLDER
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

8.1

Zestaw do włączania gazu formującego

Zestaw do włączania gazu formującego - jedna droga

(( √ )) Urządzenie pomocnicze poprawia czynność maszyny włączaniem gazu formującego, Nie ma alternatywy
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Jest montowany bezpośrednio podczas produkcji

8.2

ZESTAW FLOW A1

Oddzielny przepływomierz pływakowy z precyzyjnym zaworem iglicowym. Montaż przez otwór w konstrukcji urządzenia

(( √ )) Wyposażenie pomocnicze usprawniające pracę urządzenia, przynoszące oszczędność gazu, NIE MA ALTERNATYWY
(( Kombinacja )) Montowany na korpus urządzenia lub na wolnostojącym wsporniku przepływomierza o wysokości 950 mm
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

9.1

Pilot zdalnego sterowania Mighty Controller

Cyfrowy pilot z podświetlanym wyświetlaczem z możliwością dowolnej konfiguracji funkcji przycisków

(( √ )) Poprawia użyteczność urządzenia i ułatwia bezpośrednią kontrolę spawania, Nie ma alternatywy
(( Kombinacja )) Dobrze jest dodać uchwyt do Mighty Controller
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

9.2

Uchwyt do Mighty Controller

Uchwyt do pilota Mighty Controller z możliwością dowolnego montażu na dowolnej powierzchni lub na urządzeniu

(( √ )) Zmniejsza ryzyko uszkodzenia Mighty Controller, Nie ma alternatywy
(( Kombinacja )) Używany w połączeniu z Mighty Controller
(( Możliwości )) Nie są
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

10.1

ZESTAW ANALOGOWY do podłączenia jeszcze jednego źródła

Komplet elektroniki i elementów instalacyjnych do analogowego podłączenia kolejnego źródła do urządzenia

(( √ )) Poszerza możliwości urządzenia o możliwość dodatkowego spawania następnym źródłem
(( Kombinacja )) Oparty na zasadzie START / STOP, może być używany dowolnym źródłem
(( Możliwości )) Do zamówienia można podłączyć aż 4 kolejne źródła
(( Stan )) Montowany bezpośrednio podczas produkcji

10.2

Zestaw DIGITAL OPEN CAN

Komplet elektroniki i elementów instalacyjnych do cyfrowego podłączenia kolejnego źródła do urządzenia

(( √ )) Umożliwia pełną kontrolę nad spawarką, w tym przełączanie programów, NIE MA ALTERNATYWY
(( Kombinacja )) Do użycia ze źródłami HST CREATIVE, CEBORA, z ograniczeniem LORCH
(( Możliwości )) Można podłączyć dwa niezależnie pracujące źródła prądu
(( Stan )) Montowany bezpośrednio podczas produkcji

11.1

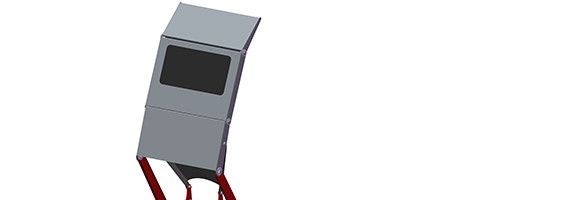

Osłona przeciw odbłyskom automatycznie składana (ogranicza średnicę otaczania do 450 mm)

Osłona przeciwodblaskowa wyposażona w szybę spawalniczą i odchylanie sterowane pneumatycznie

(( √ )) Pokrywa jest ręcznie przesuwana wzdłuż osi X wzdłuż belki głównej, jest wyposażona w hamulec, JEST ALTERNATYWNA (12.2)
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Montowany bezpośrednio podczas produkcji

11.2

Osłona przeciw odbłyskom przesuwna (nie ogranicza średnicę otaczania)

Osłona przeciwodblaskowa wyposażona w szybę spawalniczą i odchylanie ręczne

(( √ )) Pokrywa jest ręcznie przesuwana wzdłuż osi X wzdłuż belki głównej, jest wyposażona w hamulec, JEST ALTERNATYWNA (12.1)
(( Kombinacja )) Nie są
(( Możliwości )) Nie są
(( Stan )) Montowany bezpośrednio podczas produkcji

12

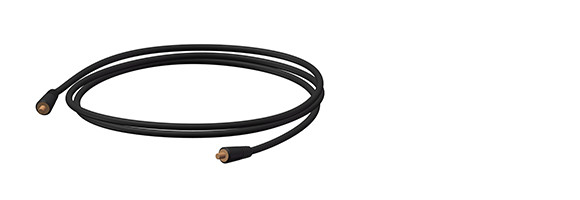

Kabel masy 50 mm2, długość 3,0m

Kabel na obu stronach zakończony standardowym złączem 13 mm

(( √ )) Miedziany kabel masy zamyka łuk elektryczny między źródłem i automatem, Nie ma alternatywy
(( Kombinacja )) Nie są
(( Możliwości )) Na zamówienie jest możliwe wykonanie innej długości
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

13.1

Software spawania wzdłużnego i oscylacji palnika w OSI X

Zestaw oprogramowania rozszerzający funkcjonalność maszyny o spawanie wzdłużne i oscylację w osi X w trybie obrotowym

(( √ )) Pozycja jest opcjonalnym elementem rozszerzającym funkcjonalność maszyny, NIE MA ALTERNATYWY
(( Kombinacja )) Może być używany tylko z serwo-napędem do ruchu wzdłużnego głowicy palnika - sterowana oś X (4.1)
(( Możliwości )) Nie są
(( Stan )) Montowany bezpośrednio podczas produkcji

13.2

Software napawania po linii śruby

Zestaw oprogramowania rozszerzający funkcjonalność maszyny o napawanie po linii śruby

(( √ )) Pozycja jest opcjonalnym elementem rozszerzającym funkcjonalność maszyny, NIE MA ALTERNATYWY
(( Kombinacja )) Może być używany tylko z serwo-napędem do ruchu wzdłużnego głowicy palnika - sterowana oś X (4.1)
(( Możliwości )) Nie są
(( Stan )) Montowany bezpośrednio podczas produkcji

14

ZESTAW DO PODGRZEWANIA el. spawanych, zintegrowany z systemem sterowania

Specjalny zestaw do podgrzewania elementu spawanego zawierający kompletną technologię, elementy konstrukcyjne i osprzęt SW

(( √ )) Przedmiot przeznaczony jest do podgrzania materiału przed spawaniem do zadanej temperatury, BEZ ALTERNATYWY
(( Kombinacja )) Nie są
(( Możliwości )) Palnik podgrzewacza może być wybrany jako typ dla dowolnego paliwa gazowego
(( Stan )) Jest to wybór konstrukcyjny, który w sposób nie zmienny wpływa na funkcjonalność maszyny

Akcesoria

0.A

Uchwyt uniwersalny trójszczękowy 315 mm

Trójszczękowy uchwyt uniwersalny z zmianą przełożenia dla spawania, otwór 108 mm, masa 42,5 kg

(( √ )) Uchwyt ten można zamontować na kołnierze wrzecion bez elementów przejściowych wprost, MA ALTERNATYWĘ
(( Kombinacja )) Uchwyt ma możliwość wyposażenia w segmenty rozszerzające (na zamówienie)
(( Możliwości )) Można wybrać i inne uchwyty uniwersalne, te trzeba zamontować za pomocą elementów przejściowych
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

0.B

Uchwyt uniwersalny trójszczękowy 125 mm

Trójszczękowy uchwyt uniwersalny z zmianą przełożenia dla spawania, otwór 28 mm, masa 4 kg

(( √ )) Uchwyt ten można zamontować na kołnierze wrzecion bez elementów przejściowych wprost, MA ALTERNATYWĘ
(( Kombinacja )) Uchwyt ma możliwość wyposażenia w segmenty rozszerzające (na zamówienie)
(( Możliwości )) Można wybrać i inne uchwyty uniwersalne, te trzeba zamontować za pomocą elementów przejściowych
(( Stan )) Można go zainstalować w prosty sposób bez użycia specjalnych narzędzi

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108

Automat spawalniczy EWR 1050.108
